Peut-on brancher 2 départs sur un disjoncteur EDF
Table des matières
Hier encore, j'étais chez un client qui avait tenté de glisser deux câbles de 16 mm² dans la même borne de son disjoncteur de branchement. C'est le genre de bricolage qui me fait grincer des dents dès l'entrée. Sur le papier, ça semble pratique pour alimenter un garage ou une dépendance sans tout refaire, mais en pratique, c'est une bombe à retardement. Entre la dilatation thermique du cuivre et les exigences des nouvelles pompes à chaleur en 2026, la bidouille ne pardonne plus.
"Non, il est interdit et dangereux de brancher deux départs directement sur un disjoncteur EDF. La norme NF C 15-100 impose un seul conducteur par cage de borne. Pour diviser votre alimentation, vous devez passer par un bornier de répartition ou un répartiteur modulaire situé après le disjoncteur.
Pourquoi le double branchement est-il votre pire ennemi ?
Franchement, j'ai vu des dizaines d'installations où le propriétaire avait tenté de glisser deux câbles de 10 mm² ou 16 mm² dans la même borne du disjoncteur de branchement. C'est une erreur classique, surtout sur un vieux disjoncteur edf noir où l'espace est restreint. Le truc, c'est que même si vous avez l'impression que c'est bien serré, le cuivre finit par 'travailler'. Avec les appels de courant importants des appareils modernes de 2026, la dilatation thermique provoque un desserrage progressif. Résultat ? Un point chaud se crée, le plastique fond, et c'est le début d'un incendie électrique. Les statistiques de 2025 montrent que 34% des départs de feu électriques en habitat individuel proviennent d'un mauvais serrage au niveau des connexions principales.

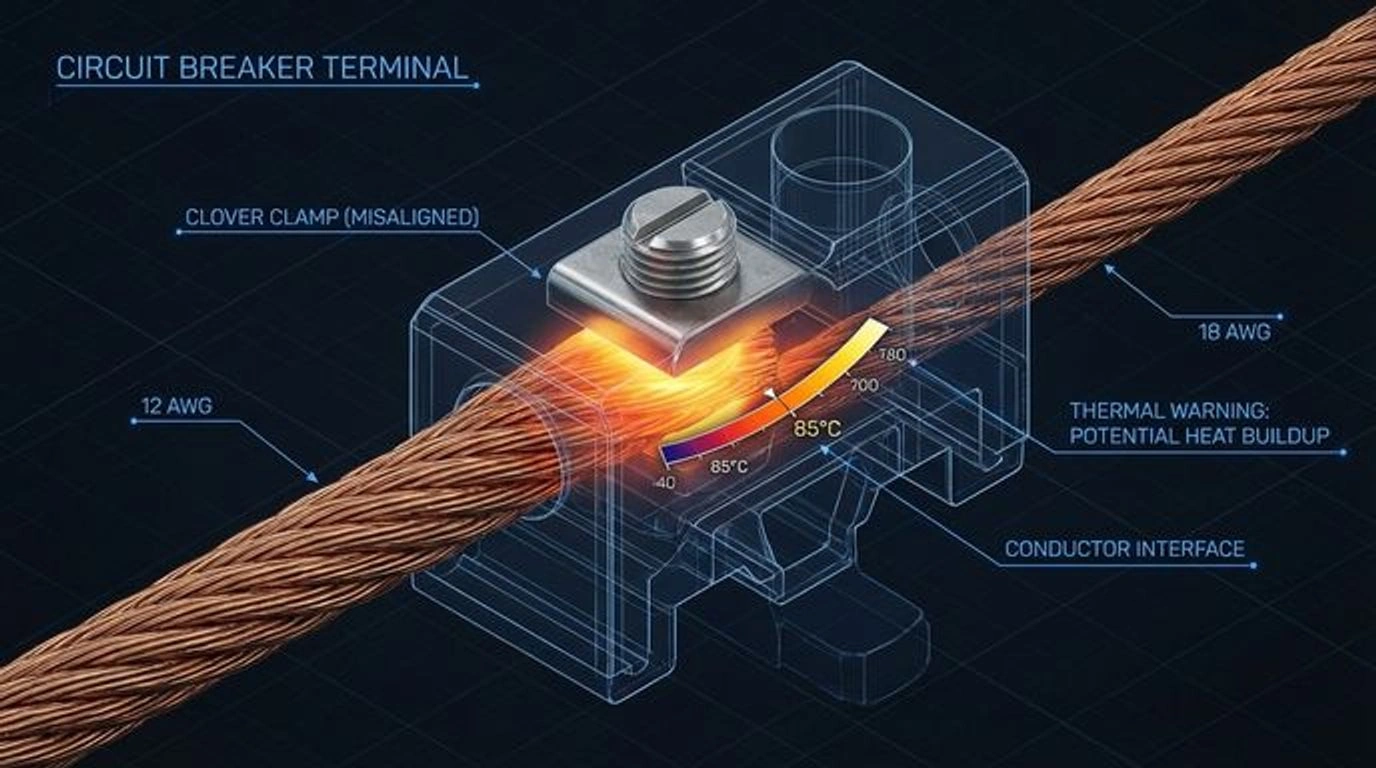

Illustration technique des risques de branchement multiple
Quels sont les risques mécaniques réels ?
Le problème est purement physique. Quand on superpose deux fils, la surface de contact entre la vis et les conducteurs n'est jamais uniforme. L'un des fils finit toujours par être moins compressé que l'autre. Dans mon expérience de terrain, j'ai remarqué que le fil du dessous finit par s'oxyder à cause des micro-arcs électriques invisibles à l'œil nu. On passe d'une connexion saine à une résistance de contact qui grimpe en flèche en moins de 18 mois.
Que dit la norme NF C 15-100 en 2026 ?
La réglementation est sans appel : un seul conducteur par cage de borne pour les disjoncteurs de branchement. C'est une règle de sécurité fondamentale pour garantir que le pouvoir de coupure de l'appareil ne soit pas compromis. Si Enedis ou un organisme de contrôle comme le Consuel passe chez vous, c'est la contre-visite assurée avec obligation de remise en conformité immédiate.
Quelles sont les solutions pour diviser votre alimentation proprement ?
Bon, si vous ne pouvez pas brancher deux départs en direct, comment on fait ? C'est là qu'interviennent les accessoires de répartition. Au lieu de bidouiller, on installe ce qu'on appelle un bornier de répartition (souvent appelé répartiteur 'étagé' ou 'Phase/Neutre'). On part du disjoncteur EDF avec un seul jeu de câbles vers ces borniers, et de là, on distribue autant de départs que nécessaire vers vos différents tableaux ou gros consommateurs. Voici un comparatif des solutions standards pour une installation sécurisée en 2026 :
| Solution | Conformité | Usage recommandé | Coût estimé |
|---|---|---|---|
| Bornier de répartition | Totale | Alimentation de 2 à 4 tableaux | 15 - 35 euros |
| Peigne vertical | Totale | Liaison entre rangées d'un même tableau | 12 - 25 euros |
| Bornes de repiquage | Limitée | Petits disjoncteurs divisionnaires uniquement | 5 euros |
L'option du bornier de répartition
C'est la solution reine. Vous installez un bloc modulaire sur votre rail DIN. Entre nous, c'est ce qu'il y a de plus propre. Vous vissez vos arrivées avec un couple de serrage précis (généralement 2,5 Nm pour du 16 mm²) et vous repartez vers vos deux destinations with des câbles distincts. C'est propre, c'est pro, et ça ne bouge pas dans le temps.
Le peigne vertical pour les tableaux superposés
Si votre deuxième 'départ' est simplement une nouvelle rangée dans votre tableau principal, n'utilisez même pas de fil. Le peigne vertical assure la liaison directe entre les interrupteurs différentiels. C'est un gain de temps énorme et ça élimine 90% des risques de mauvais contacts liés aux pontages par fils.
Quelles sections de câbles choisir pour ne pas se tromper ?
Une erreur classique que je vois souvent, c'est de choisir une section de câble trop faible pour le deuxième départ en pensant que 'ça ne consomme pas beaucoup'. En 2026, avec la généralisation des pompes à chaleur air-eau et des plaques à induction haute performance, la chute de tension est votre ennemie. Si votre deuxième tableau est situé à plus de 10 mètres, passer sur du 16 mm² n'est pas un luxe, c'est une nécessité pour éviter de perdre 3 à 5% d'énergie en simple chaleur dans les murs.
Le calcul de la chute de tension
Ne négligez jamais ce point. Pour un départ de 45A sur 20 mètres, le 10 mm² est trop juste. Vous risquez des dysfonctionnements sur vos appareils électroniques sensibles. Je conseille toujours de viser une chute de tension inférieure à 2% pour les circuits de puissance. C'est un petit investissement au départ, mais vous économisez sur votre facture sur le long terme.
Le conseil de l'expert : le serrage dynamométrique
Ce que personne ne vous dit, c'est que le serrage 'à la main' est souvent soit trop fort (on écrase le cuivre), soit trop faible. En 2026, l'usage d'un tournevis dynamométrique est devenu le standard chez les vrais pros. Serrer à 2,5 Nm ou 3 Nm selon les préconisations fabricant change absolument tout sur la longévité de votre installation électrique.
❓Foire Aux Questions (FAQ)
Puis-je utiliser des dominos pour diviser mon départ ?
Absolument pas. Pour de telles sections (10 ou 16 mm²), les dominos sont interdits en répartition principale car ils ne supportent pas les intensités élevées sur le long terme.
Est-ce que je peux mettre deux fils si je les torsade ensemble ?
C'est pire. La torsade empêche une compression uniforme dans la cage de la borne et crée des vides d'air qui favorisent les arcs électriques.
Quelle est la section maximale acceptée par un disjoncteur EDF ?
Généralement, les bornes acceptent jusqu'à 25 mm² en cuivre, mais vérifiez toujours l'inscription sur le côté de l'appareil (souvent gravée dans le plastique).
