Comment réussir le branchement d'un interphone avec gâche électrique ?

Avant de toucher aux fils, rassembler l'équipement adéquat est non négociable pour une installation durable. Une configuration standard repose généralement sur un système bus 2 fils, ce qui simplifie grandement la rénovation par rapport aux anciens modèles multipaires. Vous aurez besoin de l'outillage de base d'électricien (tournevis isolés, pince à dénuder, multimètre) et de composants spécifiques comme un transformateur modulaire pour alimenter le mécanisme de verrouillage en toute sécurité depuis votre tableau électrique. Si votre installation est ancienne et comporte encore un vieux disjoncteur EDF noir, une vérification préalable de sa conformité est recommandée avant d'ajouter de nouveaux équipements.

Visualiser le flux de courant est essentiel avant de couper le moindre câble. Dans un scénario classique, le moniteur intérieur alimente la platine extérieure via deux fils principaux. La subtilité réside dans le mécanisme d'ouverture. Généralement, la platine de rue agit comme un interrupteur sec. Vous ne connectez pas le 230V du secteur directement au portillon ! Au contraire, le transformateur convertit le courant en basse tension (souvent 12V), qui alimente ensuite la bobine de la serrure lors de l'impulsion. Si vous inversez ce circuit ou omettez le relais de protection, vous risquez de griller la bobine instantanément. Référez-vous toujours à la notice fabricant, car le code couleur des fils varie drastiquement entre des marques comme Legrand, Somfy ou Aiphone.

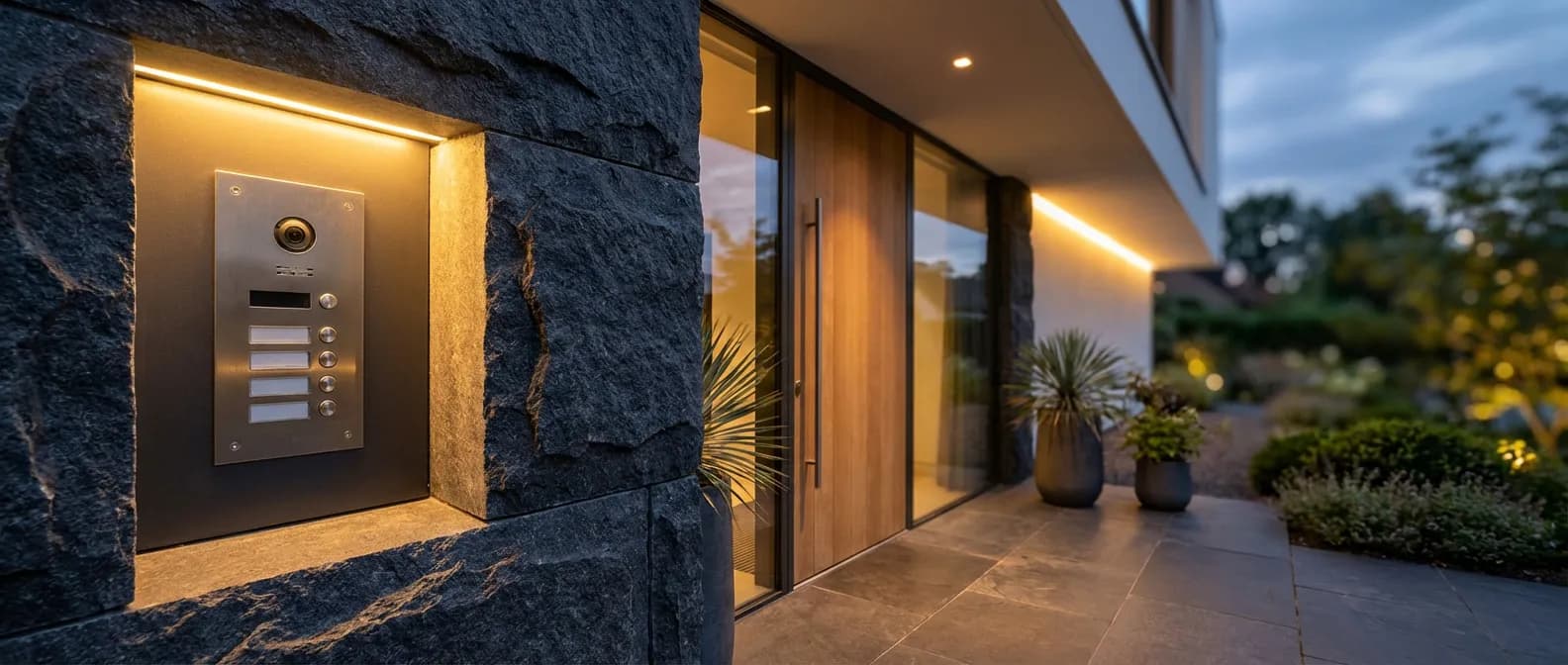

L'unité extérieure constitue le cœur du câblage interphone et demande une attention particulière à l'étanchéité. Fixez-la à une hauteur standard d'environ 1,60 m pour optimiser l'angle de la caméra. Une mauvaise isolation ici provoquera une oxydation rapide des connecteurs.

Une fois les connexions physiques sécurisées, rétablissez le courant au disjoncteur général. Les visiophones récents nécessitent souvent une phase d'initialisation où le moniteur détecte la platine. Pressez le bouton d'appel pour vérifier la clarté de l'image et du son. Ensuite, déclenchez la commande d'ouverture. Vous devez entendre un « clic » net au niveau du portillon. Si la serrure grésille mais ne libère pas la porte, la pression mécanique est peut-être trop forte (joint trop épais) ou la tension reçue est insuffisante. Un contrôle au multimètre aux bornes de la serrure active doit afficher une valeur proche de 12V.

Beaucoup d'installations échouent à cause d'une section de câble inadaptée. Utiliser du fil téléphonique fin sur 40 mètres entraînera une perte de signal et une gâche inerte. Une autre erreur fréquente est de négliger l'étanchéité arrière de la platine de rue ; l'humidité qui s'infiltre crée de la corrosion et des appels fantômes. Enfin, ne travaillez jamais sous tension. Un court-circuit, même bref, peut griller l'électronique du moniteur intérieur, transformant un projet de rénovation économique en remplacement coûteux.
