Peut-on brancher deux départs sur un disjoncteur EDF ?
Table des matières
Pour alimenter deux tableaux depuis un disjoncteur EDF, prévoyez une répartition en aval et une protection adaptée à chaque liaison. Le second tableau peut aussi être alimenté depuis le tableau principal. En raccordement neuf, chaque borne du disjoncteur de branchement reçoit un seul conducteur ; un montage existant avec embout double demande une vérification de compatibilité. Voici les deux organisations à comparer pour votre projet.
"
- Deux tableaux : répartir l’alimentation en aval du disjoncteur général, ou créer le départ secondaire dans le tableau principal.
- Chaque liaison doit être dimensionnée et protégée selon sa longueur et les usages prévus.
- Raccordement neuf : un conducteur par borne du disjoncteur de branchement.
- Un embout double dans l’existant est un cas particulier à vérifier ; la puissance totale reste celle de l’abonnement.
Identifier ce que vous appelez « deux départs »
Le disjoncteur de branchement, parfois appelé disjoncteur EDF, est l’appareil général de coupure et de protection. Il ne faut pas le confondre avec un petit disjoncteur de circuit dans le tableau.
Votre projet peut être d’alimenter un garage, une dépendance ou un second tableau à l’étage. La première décision est de savoir d’où partira cette liaison : du tableau principal, ou d’un coffret de répartition approprié en aval de l’appareil général. Dans les deux cas, la liaison doit être dimensionnée et protégée.
| Montage envisagé | Point à résoudre |
|---|---|

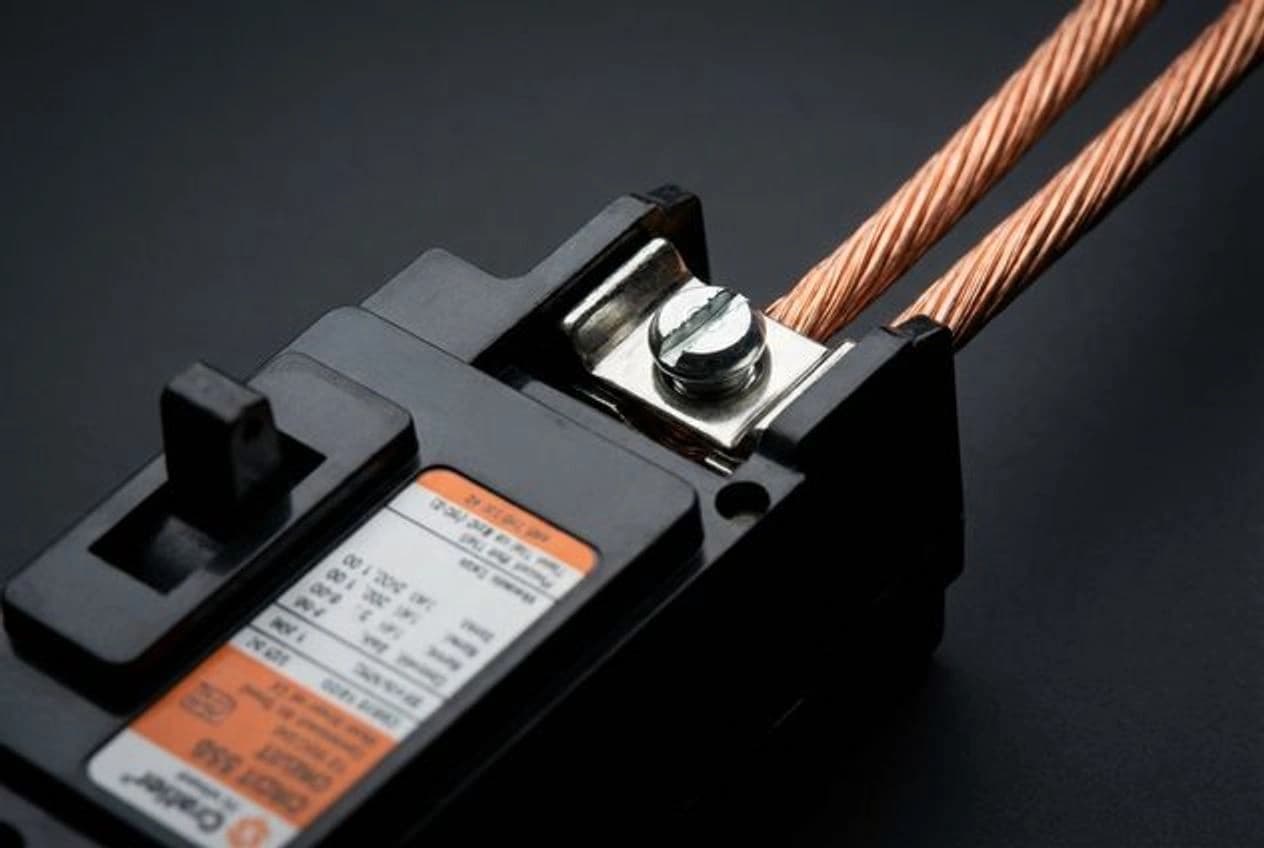

| Deux fils nus sous une borne | La borne n’est pas un répartiteur universel |
| Un départ unique vers un répartiteur | Capacité du répartiteur, du coffret et des conducteurs |
| Départ vers le garage depuis le tableau principal | Protection au départ et dimensionnement de la liaison |
| Deux tableaux qui consomment simultanément | Somme des besoins et puissance disponible |
Un fil qui tient mécaniquement dans la borne ne prouve pas que le contact restera fiable sous charge.
La règle documentée pour les bornes
La fiche SéQuélec n° 2, version juin 2021 indique un conducteur par borne en raccordement neuf. Dans l’existant, elle envisage un embout double sertissant deux conducteurs si un seul élément mâle entre dans la borne et si ses capacités sont respectées.
Ce cas ne signifie pas « deux fils de n’importe quelle section sous la vis ». Il faut un assemblage adapté aux conducteurs et au matériel, une borne compatible et les protections appropriées. La fiche est datée : elle n’est pas une attestation de conformité de votre installation à toutes les exigences actuelles.
Les parties plombées et l’amont de l’appareil ne se modifient pas comme un circuit intérieur. Faites définir le raccordement et effectuer les travaux hors tension par un électricien qualifié.
Le schéma de principe pour deux tableaux
Une organisation lisible ressemble à ceci :
Disjoncteur de branchement → liaison principale → répartition en coffret → protection du départ A / protection du départ B → liaisons → tableaux A et B.
Une autre organisation courante est de créer le départ du tableau secondaire depuis le tableau principal. Ce choix dépend de l’emplacement, du besoin et de l’installation existante.
La répartition partage l’alimentation. Les disjoncteurs de départ protègent les liaisons. Les protections différentielles et de circuits dans les tableaux remplissent encore d’autres fonctions. Un simple bornier supplémentaire ne remplace pas ces éléments.
Pour préparer un devis, dessinez où se trouvent les tableaux et par où passera chaque câble. Notez également si une coupure commune permet de mettre toute l’installation hors tension et comment le tableau éloigné sera coupé localement.
Sections, distance et puissance : un exemple de raisonnement
Deux garages avec le même éclairage ne demandent pas nécessairement le même câble si l’un est adjacent à la maison et l’autre éloigné. Le dimensionnement dépend de l’intensité prévue, de la longueur, du mode de pose, de la chute de tension et de la protection. Legrand explique ce lien entre alimentation du tableau et section.
Listez les usages réellement prévus : éclairage, prises, outil puissant, chauffage ou recharge. Précisez lesquels fonctionneront ensemble. Cette liste permet de déterminer un besoin électrique, plutôt que choisir une section seulement parce qu’elle a été utilisée chez un voisin.
En triphasé, la répartition entre phases ajoute un point de conception : la puissance totale de l’abonnement ne garantit pas que chaque phase peut supporter n’importe quel cumul. Le professionnel doit contrôler l’ensemble du projet, pas seulement la borne à ajouter.
Références
❓Foire Aux Questions (FAQ)
Un répartiteur augmente-t-il la puissance ?
Non. Il distribue l’alimentation disponible ; l’abonnement et les limites de l’installation restent déterminants.
Puis-je mettre deux fils de même section sous une vis ?
Leur section identique ne suffit pas à valider la borne. En raccordement neuf, la fiche de branchement prévoit un conducteur par borne.
Un embout double est-il toujours autorisé ?
Non. La fiche SéQuélec de 2021 décrit un cas dans l’existant avec des conditions de raccordement ; il faut vérifier le matériel et l’ensemble de l’installation.
Que préparer pour un second tableau ?
Emplacement, longueur de liaison, usages simultanés, alimentation mono ou triphasée et état du tableau principal. Ces informations servent à dimensionner le départ.
