Guide pontage électrique : normes, étapes et branchements

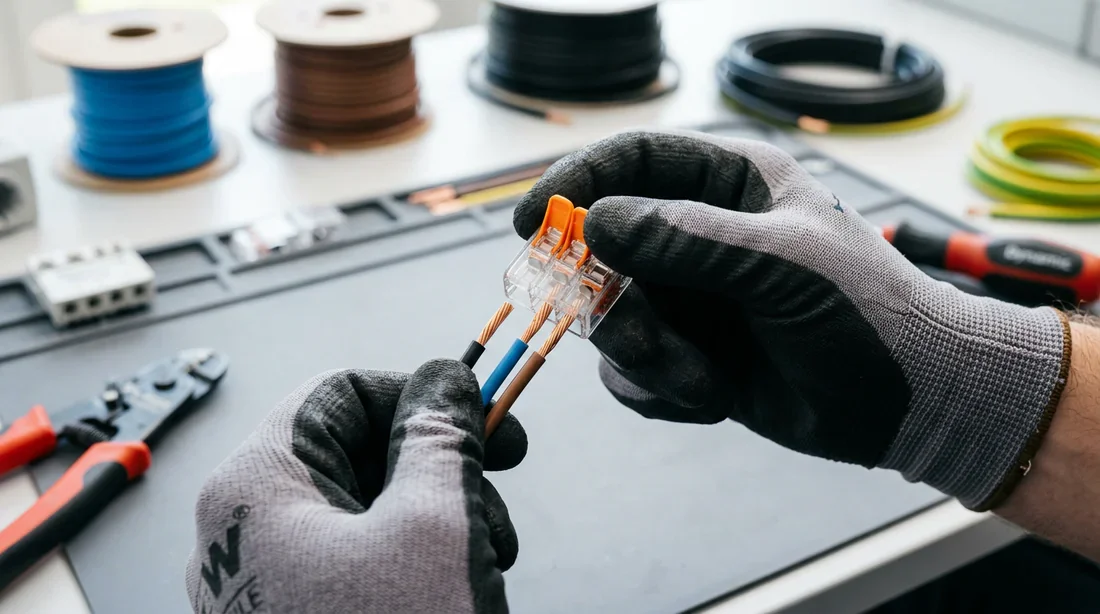

C'est le standard absolu de tout électricien professionnel. La borne automatique connecte des fils rigides ou souples par simple insertion ou via un levier. Le gain de place dans la boîte d'encastrement saute aux yeux. Surtout, la sécurité atteint son maximum. Le mécanisme exerce une pression constante sur le cuivre. Fini le risque de desserrage à cause des vibrations ou des variations de température.

Ce principe de connexion rapide se démocratise sur de nombreux équipements. Dans notre guide sur le branchement d'une douille E27 sans vis, nous expliquons comment ce mécanisme de serrage automatique par ressort garantit une fixation solide dans le temps.

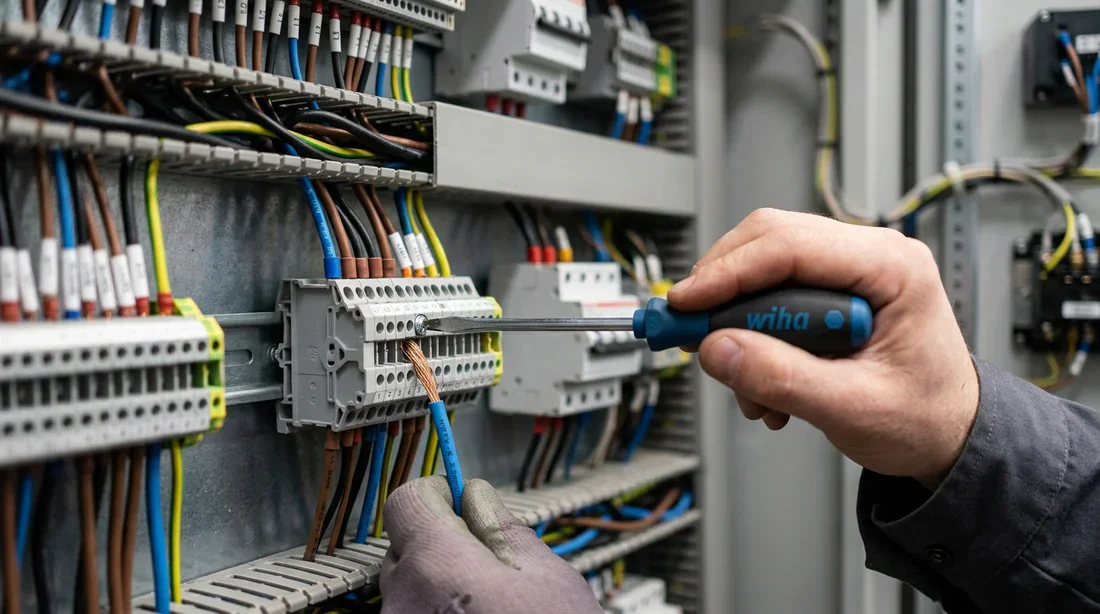

Oubliez le raccordement filaire pour répartir la phase et le neutre sur une rangée de disjoncteurs divisionnaires. L'outil réglementaire s'appelle le peigne, qu'il soit horizontal ou vertical. Ces barrettes en cuivre isolées se clipsent directement sur la partie supérieure des modules. Résultat ? Une alimentation propre, rapide et parfaitement alignée sur le bornier du tableau.

Le vieux dé à coudre en plastique blanc avec ses petites vis en laiton a fait son temps. La législation les autorise encore, mais je les considère comme techniquement obsolètes. La vis cisaille souvent le conducteur de cuivre. Elle finit inévitablement par se desserrer avec le temps à cause des cycles de chauffe et de refroidissement. Mon conseil, fuyez leur utilisation pour toute nouvelle installation définitive.

Ne jouez pas avec votre vie. Coupez immédiatement le disjoncteur général du logement. Validez la mise hors tension de la ligne avant même d'effleurer un fil dans la boîte d'encastrement. Sortez votre VAT (Vérificateur d'Absence de Tension) ou un multimètre fiable pour confirmer qu'aucun courant résiduel ne circule.

Prenez votre pince à dénuder. Une insertion parfaite dans une borne automatique demande une précision chirurgicale sur l'isolant, exactement entre 11 et 12 mm. Coupez trop court, la lamelle métallique interne ne fera pas contact. Coupez trop long, le cuivre restera dangereusement exposé à l'air libre.

Enfoncez fermement chaque conducteur dans sa borne de connexion. Le code couleur de l'installation a force de loi. Branchez la phase (le fil rouge, marron ou noir) avec la phase du nouvel équipement. Reproduisez l'opération pour le neutre (le fil bleu) et reliez le conducteur de terre (le fil vert et jaune) à sa propre borne. Je suis catégorique sur ce point, on ne croise jamais ces couleurs.

Ne vous précipitez pas pour refermer la façade. Testez mécaniquement la connexion en tirant légèrement sur chaque câble. Rien ne doit bouger. Le maintien est ferme ? Parfait. Repositionnez l'appareillage mural, vissez le cache de finition, puis réarmez votre tableau électrique. Votre nouveau point de soutirage est désormais opérationnel.

La règle est stricte. Vous n'avez pas le droit de repiquer un fil de 1.5 mm² sur un circuit de prises câblé en 2.5 mm². Un appareil gourmand réclame beaucoup de courant. Le disjoncteur 20A, calibré pour protéger du gros câble, regardera la scène sans broncher. Le petit fil de 1.5 mm² va fondre sous l'effet Joule. L'incendie démarre ainsi.

Un circuit en 1.5 mm² tolère un maximum de 8 prises. Un circuit en 2.5 mm² en supporte jusqu'à 12. Évitez de ponter compulsivement de nouvelles fiches sur la même ligne. Cette logique de protection depuis le tableau électrique demande un minimum d'attention. Je vous renvoie vers notre article détaillé pour décrypter que veut dire C32N sur un disjoncteur ? et choisir le bon calibre de protection.

Dénuder le câble sur 20 mm au lieu des 12 mm recommandés laisse une section de cuivre visible à l'extérieur de la borne. Ce défaut d'isolation majeur pardonne rarement. L'installation s'expose à un arc électrique franc ou un court-circuit direct, surtout si une phase dénudée effleure la terre ou le neutre au fond d'une petite boîte plastique.

La précision de vos gestes et le choix d'un matériel adapté aux normes font toute la différence. Prenez le temps de couper le courant. Achetez des bornes automatiques fiables. Vérifiez vos sections de câbles à deux reprises s'il le faut. D'ailleurs, avez-vous récemment jeté un œil derrière les caches de vos anciennes prises murales ? C'est souvent l'occasion d'y découvrir de vieux dominos cramoisis qui ne demandent qu'à être remplacés par un raccordement digne de ce nom. Par quelle pièce allez-vous commencer votre mise aux normes ?
