Vanne de service de clim : fonctionnement, utilisation et 3 pannes courantes (2026)

Celle-ci se raccorde au tuyau de cuivre le plus fin. Dans le jargon, nous l'appelons la ligne liquide. Son job consiste à renvoyer le fluide condensé, alors sous haute pression et à l'état liquide, directement vers le détendeur de votre unité intérieure. Plus compacte, elle ne possède presque jamais de prise de pression sur les climatiseurs domestiques standards.

Voici la vanne principale. Elle se connecte au gros tuyau isolé et gère la ligne gaz. C'est elle qui rapatrie le fluide à l'état gazeux vers le compresseur. On la qualifie de « 3 voies » car elle offre un accès supplémentaire fondamental, à savoir la prise de service. C'est très exactement ici que se cache la valve Schrader pour brancher le manifold (les fameux manomètres du frigoriste).

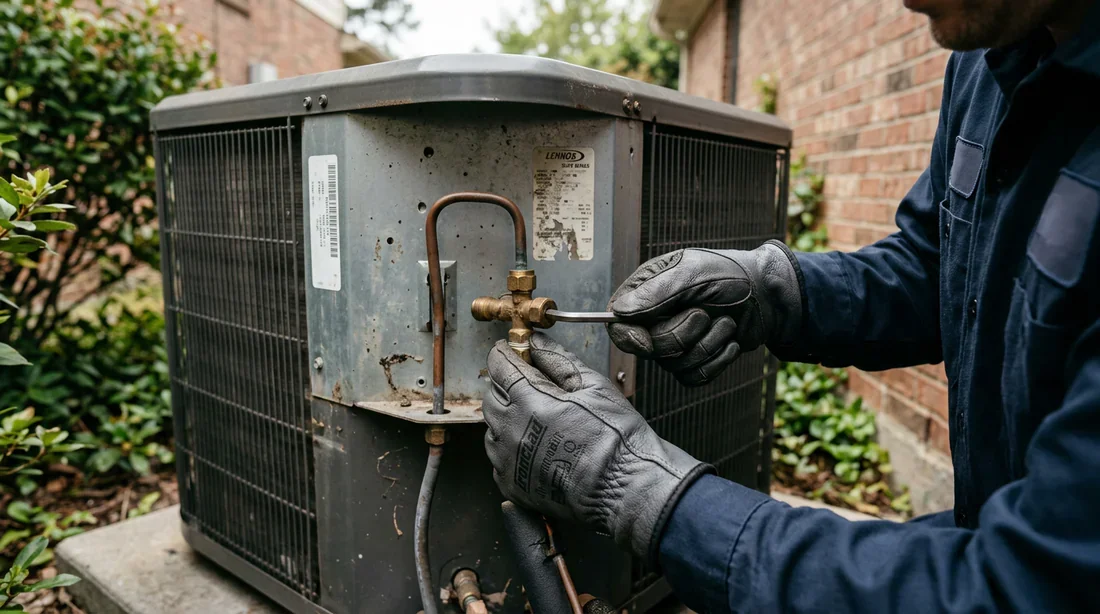

Prenez une clé à molette de bonne qualité ou deux clés plates. Retirez d'abord le bouchon borgne qui protège le mécanisme central. Retirez ensuite le bouchon de la prise de service.

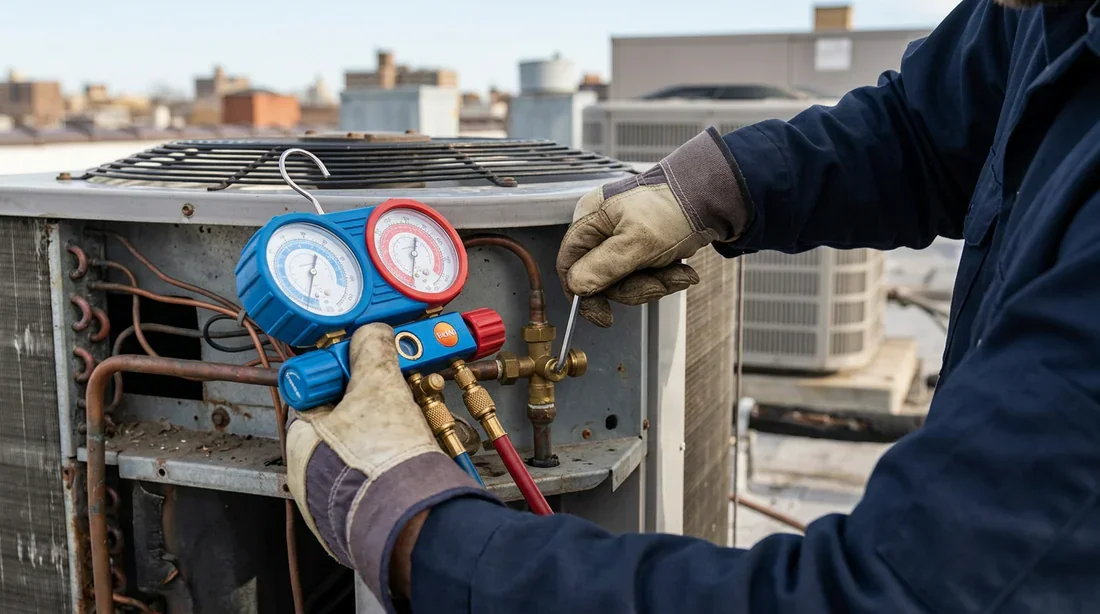

Saisissez le flexible bleu de la basse pression de votre manifold et branchez-le fermement sur le filetage de la prise de service de la vanne 3 voies. Vissez rapidement à la main jusqu'à entendre un sifflement très bref. Serrez ensuite un quart de tour supplémentaire pour garantir l'étanchéité complète.

Cette connexion représente la base préparatoire pour vérifier la charge exacte du système. Vos pressions crèvent le plancher ? Vous allez devoir appeler un technicien. Jetez un œil au tarif de recharge de gaz d'une pompe à chaleur pour chiffrer l'intervention à l'avance.

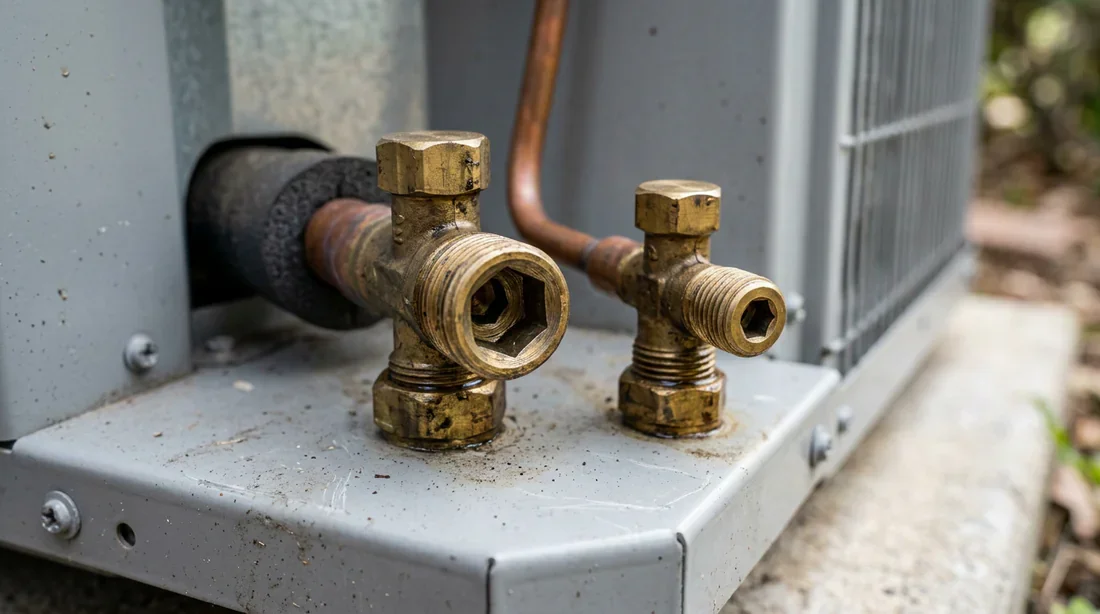

Nous passons à l'action sur le flux frigorifique. Insérez votre clé hexagonale de 4 ou 5 mm directement dans le mécanisme interne de la vanne. La règle universelle à mémoriser est d'une logique implacable.

• Fermer le circuit demande de tourner la clé vers la droite dans le sens des aiguilles d'une montre jusqu'en butée. Vous emprisonnez ainsi le fluide dans l'unité extérieure. C'est la fameuse manœuvre de pump down, absolument obligatoire avant de démonter un split.

• Ouvrir le circuit exige de tourner la clé vers la gauche dans le sens anti-horaire. Vous devez sentir la tige se bloquer complètement en butée arrière. N'insistez surtout pas une fois cette butée atteinte, vous allez détruire le joint interne.

Votre manipulation touche à sa fin. Remettez les bouchons en laiton en place et serrez à la clé avec fermeté. Pulvérisez généreusement un spray détecteur de fuites, le fameux mille-bulles, ou de l'eau bien savonneuse sur l'intégralité des pas de vis. Aucune bulle ne gonfle après deux grosses minutes d'attente ? Félicitations, votre intervention est parfaitement étanche et sécurisée.

Le cauchemar numéro un. Le petit mécanisme à ressort situé dans la prise de service, que l'on nomme obus Schrader, ressemble comme deux gouttes d'eau à une valve de pneu de voiture. Il finit systématiquement par se déformer à cause des amplitudes thermiques ou de l'huile acide du compresseur. Une fuite lente, poisseuse et grasse fait alors son apparition. Je vous donne la méthode de pro moderne. Prenez un démonte-obus sous pression. Ce petit sas mécanique ultra malin permet d'extraire la valve défectueuse et d'en visser une neuve sans relâcher un seul gramme de fluide frigorigène.

Vous ouvrez la vanne à la clé Allen et un sifflement s'échappe de l'axe central. Le diagnostic est sans appel, vous avez une fuite au niveau du presse-étoupe. Le joint torique interne a totalement séché ou s'est écrasé avec le temps. Dans la majorité des cas, resserrer légèrement l'écrou du presse-étoupe suffit à régler le problème si votre vanne le permet. Sinon, n'oubliez jamais un détail fondamental. Le gros bouchon borgne en laiton, équipé d'un joint en cuivre, assume l'étanchéité finale. Serrez-le fermement pour stopper l'hémorragie.

L'erreur classique. Un technicien pressé a vissé le raccord dudgeon comme une brute épaisse avec une clé inadaptée. Il a massacré le filetage en laiton de la vanne. Ou pire, l'oxydation a littéralement soudé le bouchon. Oubliez les miracles, il faut remplacer la pièce complète. Attendez-vous à une opération très lourde. Vous devez récupérer le gaz avec une station dédiée, dessouder l'ancienne vanne au chalumeau, braser la nouvelle sous flux d'azote, refaire les collets avec une dudgeonnière, brancher une pompe à vide pour réaliser un vrai tirage au vide, et terminer par la recharge au gramme près.
