Vanne 3 voies Atlantic Alféa Extensa Duo : diagnostic et dépannage
Table des matières
Vous filez sous la douche un matin d'hiver et l'eau est désespérément glacée. Vous regardez l'écran de votre pompe à chaleur Atlantic Alféa Extensa Duo : un code erreur clignote. Le diagnostic pointe souvent vers la vanne 3 voies. Faut-il paniquer, appeler un technicien en urgence et préparer le chéquier ? Pas si vite. Avant de commander une pièce de rechange coûteuse, nous allons voir quelques manipulations simples pour comprendre ce qui cloche réellement sous le capot de votre machine.
"La vanne 3 voies d'une pompe à chaleur Atlantic Alféa Extensa Duo bascule la circulation d'eau entre le chauffage et la production d'eau chaude sanitaire (ECS). Une panne se manifeste par une eau tiède ou un code erreur sur la régulation. Un test moteur et une vérification du corps de vanne résolvent la majorité des blocages.
Comprendre le rôle de la vanne 3 voies sur votre Alféa Extensa Duo
Imaginez cette vanne comme un aiguilleur de train. Sa mission ? Orienter le flux hydraulique de la pompe à chaleur vers la bonne destination.
Votre machine produit de la chaleur sur une boucle primaire. La vanne directionnelle décide d'envoyer cette eau chaude soit vers vos radiateurs (ou le plancher chauffant), soit vers le ballon d'eau chaude (le circuit ECS). Elle ne fait jamais les deux en même temps. La priorité va généralement à l'eau chaude sanitaire.
Si cet aiguilleur reste coincé, votre confort thermique s'effondre. Trois signes avant-coureurs annoncent une défaillance imminente. D'abord, un déséquilibre thermique apparaît, vos radiateurs brûlent pendant que votre douche reste froide (ou inversement). Ensuite, vous entendez des bruits de claquement ou un grognement mécanique anormal au niveau de l'unité intérieure. Enfin, la régulation affiche des alertes récurrentes de débit ou de température de retour.

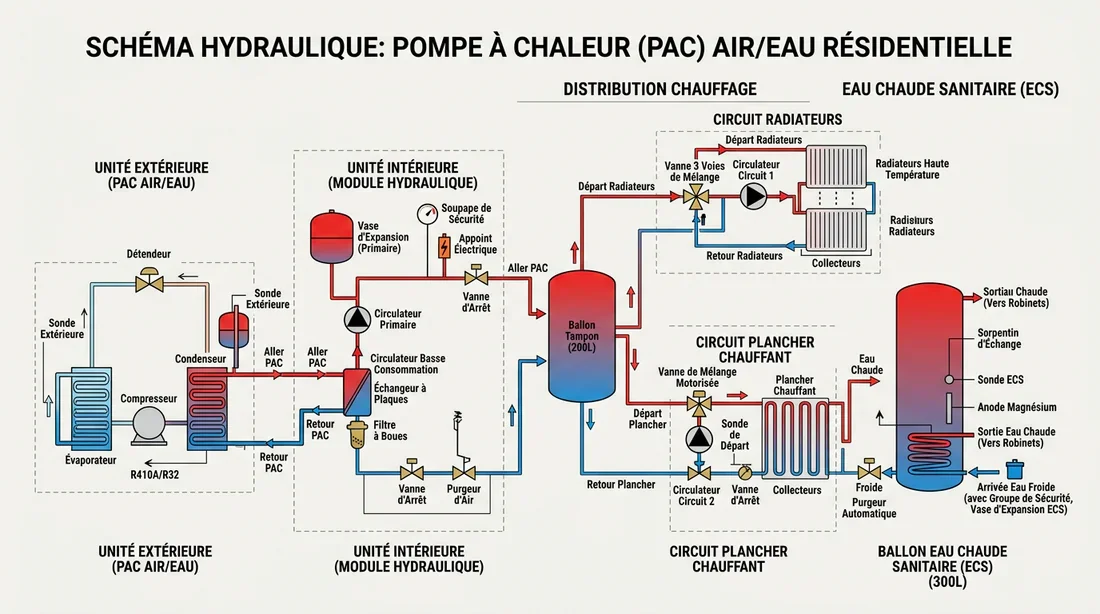

Schéma hydraulique pompe à chaleur
Les 3 causes fréquentes d'un dysfonctionnement de la vanne
Je vois trop souvent des particuliers déclarer la pièce totalement morte au premier hoquet. Pourtant, le problème se situe à un niveau bien précis qu'il faut isoler avant de sortir la carte bleue.
Symptômes d'un moteur HS
Le servomoteur représente le muscle du mécanisme. S'il lâche, la vanne fige sa position. Vous remarquerez vite une absence totale de mouvement lors des bascules entre les modes été et hiver. Un moteur en fin de vie émet un bruit de forçage sourd et continu. Il n'arrive tout simplement plus à faire tourner son axe. La régulation remonte alors des erreurs de température incohérentes, voire le fameux code erreur E01 (selon la version de votre interface) lié à un défaut d'échange thermique.
Symptômes d'un blocage mécanique
Parfois, le moteur va très bien mais la porte refuse de s'ouvrir. Le clapet interne (la partie baignant dans l'eau) se grippe. Les coupables sont de vieilles connaissances des plombiers, à savoir la boue magnétique et le calcaire. Ces dépôts s'accumulent sur le siège en laiton de la vanne. Ils créent une résistance que le moteur ne parvient plus à vaincre. C'est le blocage mécanique classique d'une installation qui souffre d'un mauvais traitement de l'eau.
Diagnostic du faisceau électrique
Ne négligez jamais la piste électrique. Le servomoteur s'alimente par un câble relié à la carte mère de l'Alféa Extensa Duo. Des vibrations prolongées, un peu d'humidité ou un connecteur légèrement oxydé suffisent à provoquer un faux contact. L'absence de signal électrique simule alors parfaitement une panne de moteur. Un simple test de continuité sur le faisceau sauve souvent l'achat d'une pièce neuve.

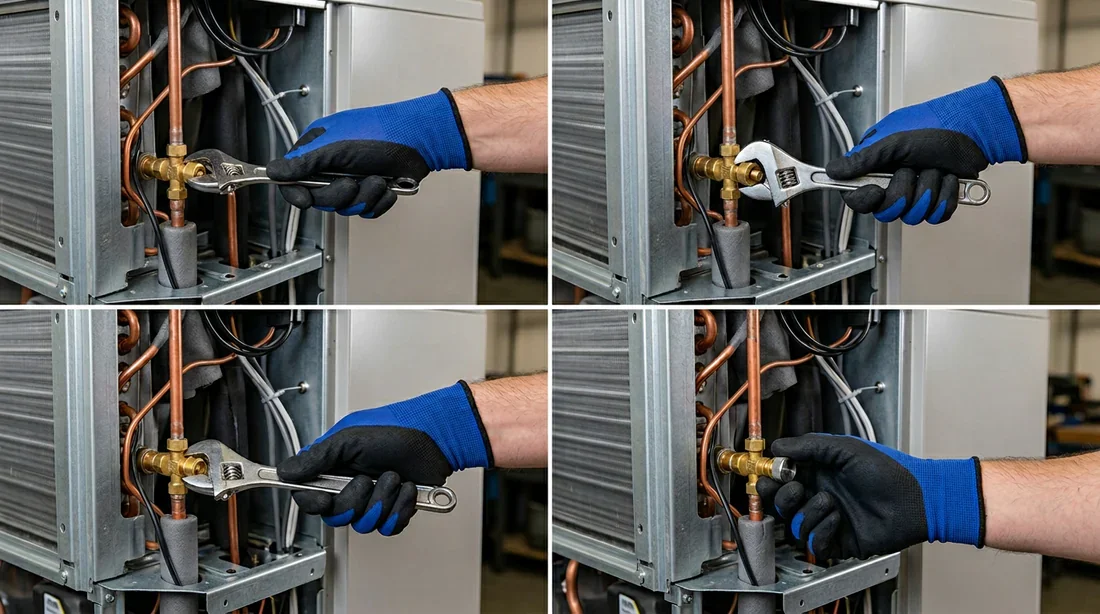

Dépannage vanne 3 voies
Méthode de test pas à pas pour isoler la panne
Avant toute manipulation, coupez impérativement l'alimentation de la pompe à chaleur au tableau électrique. La sécurité d'abord.
Voici notre protocole de test rapide :
- Démontage de la tête motrice : Retirez le clip ou la goupille de maintien qui relie le servomoteur au corps en laiton. Tirez doucement le moteur vers vous.
- Test manuel du poussoir : Une fois le moteur enlevé, vous apercevez l'axe du clapet. Appuyez dessus avec un manche d'outil ou un tournevis plat. Il doit s'enfoncer avec une légère résistance élastique et revenir de lui-même.
- Vérification de la tension : Remettez le courant provisoirement. Demandez à une seconde personne de lancer un cycle d'eau chaude via la console. Testez l'arrivée de courant (en 230V ou 24V selon la génération) sur la fiche du moteur avec un multimètre.
| Symptôme observé lors du test | Composant suspecté |
|---|---|
| L'axe mécanique oppose une forte résistance ou reste coincé au fond. | Corps de vanne (blocage mécanique par des boues). |
| L'axe glisse bien, le courant arrive, mais le moteur branché ne bouge pas. | Servomoteur (moteur grillé à remplacer). |
| L'axe glisse bien, mais le multimètre n'affiche aucune tension. | Faisceau ou carte électronique (problème de commande). |
Si votre installation perd de la pression en permanence, le problème hydraulique est peut-être plus vaste et perturbe le débit global. Comme nous l'avons détaillé dans notre guide sur lafuite circuit chauffage sous dalle : détection et réparation, une perte d'eau non traitée va endommager vos vannes et vos circulateurs par un apport d'oxygène excessif.
Procédure de remplacement ou de dégommage
Si le test de l'axe révèle une vraie raideur, un dégommage manuel reste une excellente option.
Prenez un objet contondant (le manche en plastique d'un gros tournevis fait des merveilles) et effectuez de petites pressions répétées sur l'axe du clapet. Faites des mouvements de va-et-vient rapides. Si des impuretés bloquaient le mécanisme, cette action suffit souvent à les déloger et à redonner sa souplesse au ressort. N'utilisez surtout pas de pince pour tirer sur l'axe, vous détruiriez le joint torique d'étanchéité.
Si le dégommage échoue ou si le moteur ne réagit pas sous tension, le remplacement devient inévitable. Changer un servomoteur (uniquement la tête) est une opération basique. Il suffit de rebrancher une fiche et de glisser une goupille.
En revanche, changer le corps en laiton entier relève d'une autre complexité. Cela implique de vidanger la machine, de démonter des raccords hydrauliques souvent grippés et de purger l'air autour du circulateur. L'intervention d'un frigoriste ou d'un chauffagiste agréé devient alors ma meilleure recommandation pour garantir l'étanchéité et installer une pièce détachée Atlantic d'origine.
Entretien préventif pour prolonger la durée de vie
La santé de vos organes hydrauliques dépend d'un seul facteur, la qualité de votre eau de chauffage. L'eau de votre réseau se dégrade avec les années. Elle génère de la magnétite, une boue noire extrêmement agressive pour le laiton et les plastiques internes.
Pour protéger la vanne directionnelle et le reste des composants, prévoyez l'injection d'un inhibiteur de corrosion adapté. Un désembouage hydrodynamique tous les 5 à 7 ans représente le meilleur investissement possible pour sécuriser votre installation. N'hésitez pas à consulter notre article pour bien préparer le terrain si vous envisagez de remplacer votre chaudière fioul par une pompe à chaleur, l'entretien régulier des réseaux existants reste la clé absolue de la rentabilité de votre nouvelle machine.
❓Foire Aux Questions (FAQ)
Ma vanne 3 voies est bloquée, puis-je la dégripper seul ?
Oui, vous pouvez dégripper la partie mécanique manuellement. Une fois le moteur retiré et hors tension, exercez des pressions répétées sur l'axe pour écraser le ressort et libérer les saletés. Restez toutefois très prudent et bannissez les outils tranchants qui pourraient percer le corps hydraulique.
Quel est le prix moyen d'une vanne 3 voies pour Alféa Extensa ?
Si vous commandez la pièce seule, comptez entre 80 et 150 euros pour le servomoteur de rechange. Le bloc hydraulique complet (corps en laiton et moteur) se négocie aux alentours de 200 à 280 euros hors frais de main-d'œuvre.
Mon chauffage fonctionne mais pas l'eau chaude, est-ce la vanne ?
C'est le signe le plus caractéristique d'une vanne 3 voies bloquée ou d'un moteur défectueux. La vanne reste immobilisée dans sa position « chauffage ». La pompe à chaleur continue d'envoyer les calories dans vos radiateurs et ne parvient plus à rediriger le flux vers l'échangeur de votre ballon d'eau chaude.
