Soudure radiateur cuivre : 5 étapes pour un raccord parfaitement étanche
Table des matières
Une goutte d'eau perle le long de votre tuyau en cuivre. Grosse angoisse. Un circuit de chauffage central sous pression ne pardonne rien. Une simple micro-fuite aujourd'hui, et c'est un dégât des eaux qui ruinera votre parquet demain. On le sait tous, appeler un plombier coûte une petite fortune. Alors, réparer soi-même devient vite tentant. Surtout que les normes actuelles des systèmes basse consommation réclament des réseaux parfaitement scellés. Fini les tutoriels abstraits. Je vous partage ici mon expérience du terrain pour maîtriser la flamme, dompter la pression et réussir une réparation qui tiendra des années.
"La soudure d'un radiateur en cuivre nécessite un brasage tendre à l'étain ou un brasage fort au cuivre-phosphore. Pour réussir, purgez le circuit de chauffage, poncez le tube avec de la toile émeri, appliquez la pâte décapante, chauffez au chalumeau jusqu'au rougissement du cuivre, puis insérez le métal d'apport par capillarité.
Brasage tendre ou brasage fort : que choisir pour son radiateur ?
Avant de jouer avec le feu, comprenez bien ce qui se trame dans vos tuyaux. Votre réseau subit des chocs thermiques violets au quotidien, avec une eau passant brutalement de 20°C à plus de 60°C, sans parler des variations brutales de pression.
En plomberie, on distingue deux méthodes d'assemblage du cuivre. Le brasage tendre à l'étain reste la méthode la plus accessible. Honnêtement, cela suffit amplement pour une petite réparation de radiateur classique. De l'autre côté, le brasage fort au cuivre-phosphore fusionne littéralement les métaux entre eux. La résistance mécanique crève le plafond. On réserve plutôt cette technique musclée aux colonnes montantes ou au raccordement direct de la chaudière.
| Type de brasage | Métal d'apport | Température de chauffe | Résistance à la pression | Usage recommandé |
|---|---|---|---|---|
| Tendre | Bobine d'étain (souvent argenté) | 200°C à 250°C | Excellente jusqu'à 10 bars | Raccordement de radiateur standard, petites modifications |
| Fort | Baguettes cuivre-phosphore | Au-delà de 700°C | Extrême (installations gaz/haute pression) | Colonnes montantes, raccordement direct chaudière |

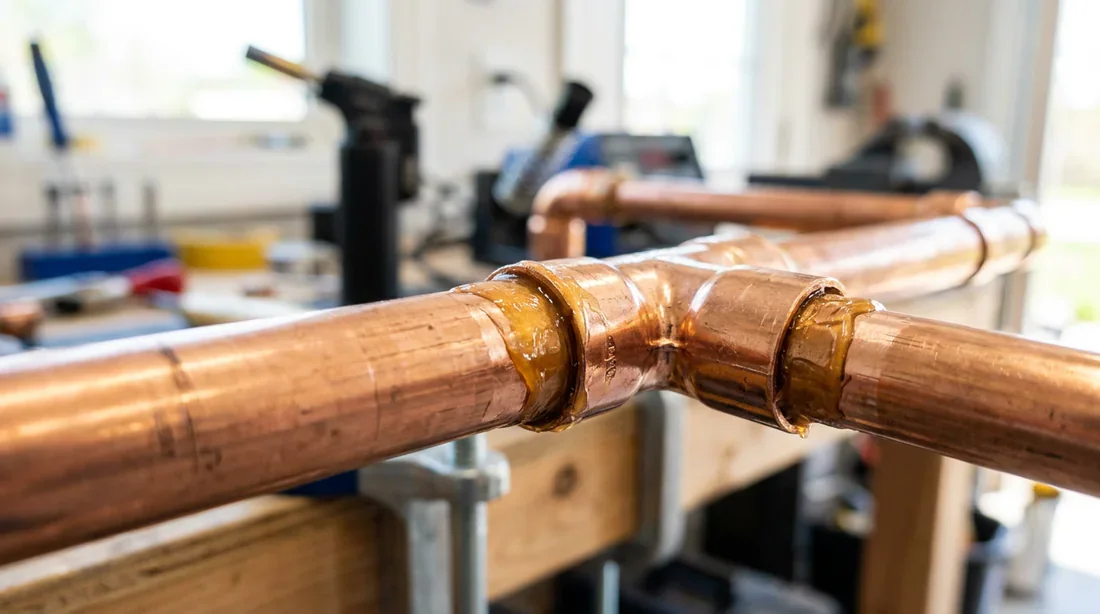

Application du flux de soudage sur tube cuivre
Le matériel de plomberie à préparer absolument
Pour travailler proprement, la préparation de l'établi fait toute la différence. Interdiction de démarrer sans avoir réuni un chalumeau gaz pour le brasage fort, ou une simple lampe à souder si vous optez pour le brasage tendre. Préparez aussi votre métal d'apport, qu'il s'agisse d'une bobine de fil d'étain ou de baguettes de brasure adaptées.
N'oubliez surtout pas la pâte décapante, aussi appelée flux. C'est mon arme secrète sur les chantiers. Ce produit chimique nettoie l'oxydation invisible sous l'action de la chaleur. Retenez bien ceci, sans flux, aucune soudure ne tiendra.
Prenez un rouleau de toile émeri à grain fin pour poncer l'extérieur, et une brosse métallique à poils durs pour gratter l'intérieur de vos raccords. Pensez enfin à protéger vos murs avec un écran thermique et vos mains avec de solides gants en cuir ignifugés.
Équipements de sécurité nécessaires pour le brasage
Les 5 étapes pour réussir la soudure de votre radiateur en cuivre
Beaucoup de bricoleurs s'imaginent que la chauffe reste le moment critique de l'opération. Grosse erreur. La préparation minutieuse du support garantit 80 % de la réussite finale. Un tuyau sale ou humide fuira toujours. Et ce, même si vous possédez le meilleur chalumeau du marché.
Étape 1 : vidange et purge du circuit de chauffage
Je vous le dis tout de suite, on ne soude jamais un tube rempli d'eau. Le liquide pompera littéralement toute l'énergie thermique de votre chalumeau. Dans le pire des cas, l'ébullition créera de la vapeur qui soufflera votre métal fondu au visage.
Coupez l'alimentation de la chaudière. Ouvrez le robinet de vidange situé au point le plus bas de la maison. Cassez ensuite le vide d'air en dévissant le purgeur de votre radiateur pour accélérer l'écoulement total du réseau.
Si une goutte d'eau résiduelle s'obstine à couler au niveau de votre coupe, façonnez une petite boule de mie de pain et enfoncez-la dans le tube. Elle bloquera l'humidité le temps de l'opération, puis se désagrègera d'elle-même lors de la remise en eau sous l'effet de la chaleur.
Étape 2 : nettoyage et décapage du cuivre
L'oxydation tue la brasure. Attrapez votre bande de toile émeri et poncez vigoureusement l'extrémité du tuyau. Le métal terne doit devenir parfaitement brillant et étincelant. Brossez aussi l'intérieur du manchon avec votre brosse métallique.
Tartinez ensuite une couche uniforme de pâte décapante sur la partie mâle du raccord. Ce flux agira comme un aimant chimique redoutable pendant la chauffe.

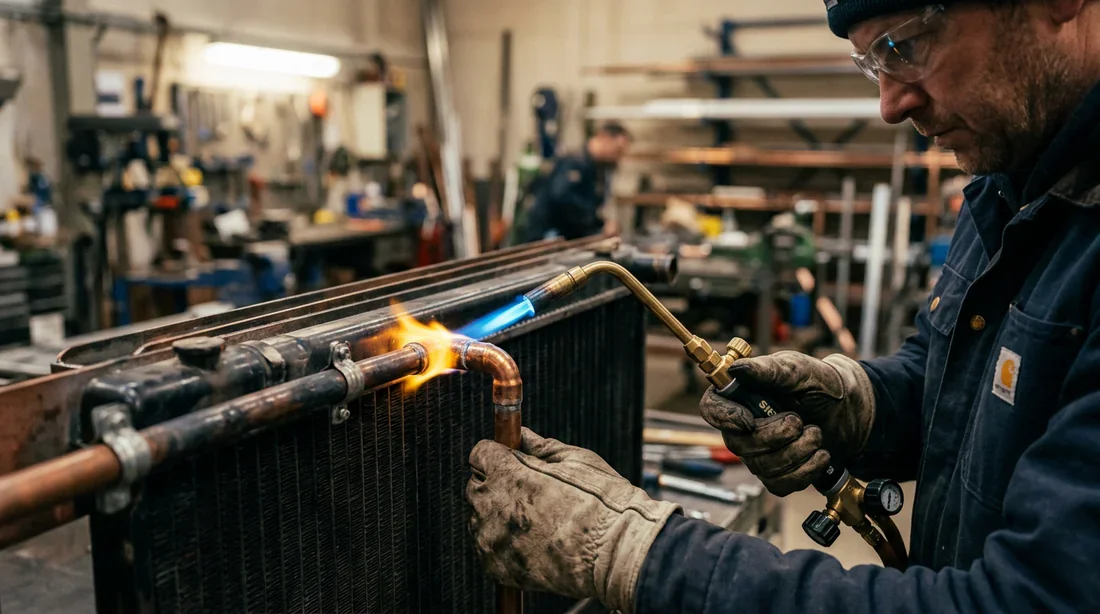

Étape 3 : emboîtement et chauffe de la zone
Emboîtez vos pièces. Allumez la lampe à souder. La règle de base consiste à chauffer le cuivre et surtout pas le fil d'étain.
Promenez le dard bleu de votre flamme de façon régulière tout autour du raccord. Pour une brasure tendre, quelques dizaines de secondes suffisent amplement. Le flux va se mettre à bouillonner puis fumera légèrement. Pour une brasure forte, insistez jusqu'à ce que la tuyauterie vire au rouge cerise.
Étape 4 : application du métal par capillarité
Écartez un peu la flamme. Posez l'extrémité de votre bobine d'étain ou de votre baguette à la base de la jointure.
Observez bien la réaction du brasage capillaire. Si la température est bonne, la matière fond immédiatement au simple contact du cuivre brûlant. Elle se fait littéralement aspirer à l'intérieur de l'interstice. Le métal fondu défie la gravité pour combler le moindre vide. Tournez autour de l'assemblage jusqu'à obtenir un petit bourrelet argenté parfait et continu.
Étape 5 : refroidissement et test d'étanchéité
Coupez le gaz. Laissez votre assemblage refroidir calmement à l'air libre. Ne versez jamais d'eau froide dessus. Le choc thermique briserait instantanément votre travail en créant des microfissures. Dès que le métal redevient tiède au toucher, nettoyez les coulures de flux avec une éponge humide.
Refermez les robinets de vidange et injectez doucement l'eau depuis la chaudière. Visez une pression entre 1.2 et 1.5 bar. Inspectez minutieusement votre réparation. Zéro fuite à l'horizon ? Parfait.
Toutefois, si votre assemblage reste parfaitement sec mais que la pression globale chute mystérieusement dans les jours suivants, le problème se cache plus loin. Je vous invite alors à consulter nos techniques pour trouver une fuite de circuit de chauffage sous dalle à détecter et réparer sans casser.
Les 3 erreurs qui provoquent une fuite (et comment les éviter)
Face à un échec, on apprend vite à lire les symptômes sur le métal. L'expérience permet d'identifier au premier coup d'œil ce qui a mal tourné. Voici les diagnostics les plus fréquents rencontrés sur les chantiers.
Erreur n°1 : l'étain forme des billes
Vous avancez votre fil d'étain, mais au lieu de filer dans la fente, il tombe lamentablement par terre sous forme de petites perles métalliques. Le verdict tombe immédiatement. Votre préparation laisse à désirer. Soit vous avez survolé l'étape du ponçage, soit vous avez zappé l'application de la pâte décapante. La matière refuse obstinément de coller sur une surface sale.
Erreur n°2 : la présence d'eau dans les tuyaux
Votre soudure crache et fait des bulles bruyantes pendant la chauffe. C'est exaspérant. De l'eau stagnait encore au fond de l'installation. Sous les centaines de degrés générés par la lampe, cette flaque s'est transformée en vapeur sous pression. Ce gaz pousse physiquement la brasure hors du joint. Vous n'avez plus qu'à tout démonter, sécher les tuyaux, et recommencer à zéro.
Erreur n°3 : la chauffe excessive du décapant
On tombe souvent dans ce piège quand on utilise un chalumeau gaz beaucoup trop puissant pour un petit travail à l'étain. Chauffez trop fort ou trop longtemps, et votre flux va littéralement carboniser. Il vire au noir profond et devient sec. Au lieu de faciliter le glissement de la matière, ce dépôt brûlé crée un mur infranchissable qui bloque net la capillarité.
Alternative sans flamme : abandonner le cuivre pour le multicouche
Allumer le feu à trois centimètres de sa belle tapisserie neuve donne des sueurs froides à beaucoup de monde. Si la tuyauterie traditionnelle vous effraie, sachez que l'on trouve aujourd'hui des solutions ultra-fiables pour se passer totalement de la flamme.
Ma technique préférée consiste à couper net le tube existant et à y glisser un raccord à compression (le fameux raccord olive). Ensuite, on repart tranquillement vers le radiateur avec un tube moderne. Fini l'angoisse de brûler la maison. Cette approche vous tente ? Consultez mes astuces sur comment réussir le raccordement d'un multicouche à un radiateur et rénovez sans stresser.
❓Foire Aux Questions (FAQ)
Peut-on souder un tuyau de chauffage en cuivre sans vider l'eau ?
Non, on ne peut pas déjouer les lois de la physique. L'eau emprisonnée à l'intérieur du tube agit comme un radiateur géant. Elle dissipe l'intégralité de la chaleur de votre flamme. Résultat, le tuyau restera toujours tiède. Il n'atteindra jamais les températures critiques nécessaires pour faire couler l'étain. Tout essai aboutira à un échec retentissant.
Comment boucher un micro-trou sur un radiateur sans souder ?
Si vous gérez une urgence au beau milieu de la nuit, tartinez une résine époxy bicomposante sur la fuite. On appelle souvent cela de la soudure à froid. Cela colmatera temporairement les dégâts. Mais attention, je considère cela comme un simple pansement de fortune. Un réseau domestique pousse l'eau entre 1.5 et 2 bars en permanence. Seule une vraie réparation par la chaleur vous protégera durablement.
Quelle est la température de chauffe pour braser du cuivre ?
L'échelle thermique grimpe du simple au triple en fonction de l'alliage sélectionné. Travailler tendrement à l'étain réclame une zone chauffée entre 200°C et 250°C maximum. En revanche, attaquez la matière au cuivre-phosphore et votre chalumeau devra envoyer les gaz au-delà de 700°C pour garantir une fusion homogène.
