Votre chauffe-eau tourne à plein régime aux heures les plus chères et fait exploser votre facture d'électricité. C'est un grand classique. Reprendre le contrôle de votre cumulus reste la meilleure méthode pour stopper net ces dépenses inutiles. Je vais vous montrer comment intégrer un module Shelly à votre installation, sans prendre le moindre risque.
"Pour domotiser un chauffe-eau, le module recommandé est le Shelly Plus 1PM ou Shelly Pro 1. Il ne doit jamais être branché directement sur la résistance du cumulus. Il doit toujours être connecté aux bornes A1 et A2 de votre contacteur de puissance pour piloter la chauffe en toute sécurité via l'application.
Pourquoi s'embêter à domotiser son cumulus avec Shelly ?
Un ballon d'eau chaude classique est bête et discipliné. Il chauffe l'eau dès qu'il reçoit du courant, sans se soucier de vos vrais besoins ou du prix du kilowatt-heure. L'intégration de la domotique dans votre tableau électrique change littéralement la donne.

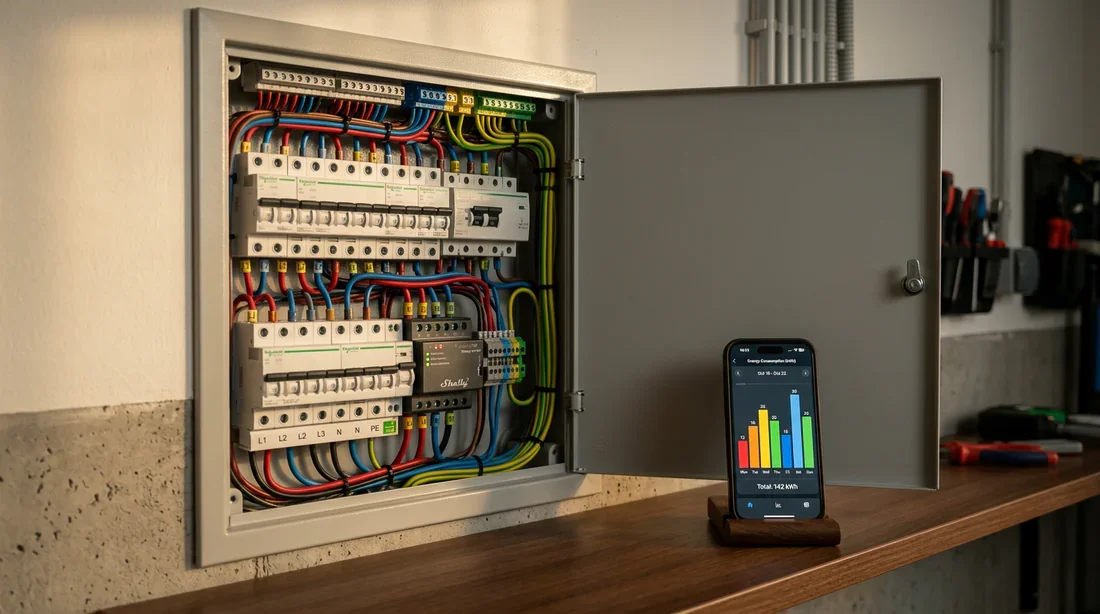

En pilotant votre chauffe-eau avec l'écosystème Shelly, vous avez enfin accès à un suivi de consommation précis, en temps réel. J'apprécie particulièrement la possibilité de forcer la chauffe à distance depuis un smartphone, peu importe où je me trouve. Une automatisation bien pensée permet de cibler les périodes où l'électricité coûte le moins cher. D'après nos retours d'expérience, cette simple petite modification fait chuter la facture d'eau chaude de 15 à 30 %. Pas mal pour un module à une vingtaine d'euros.

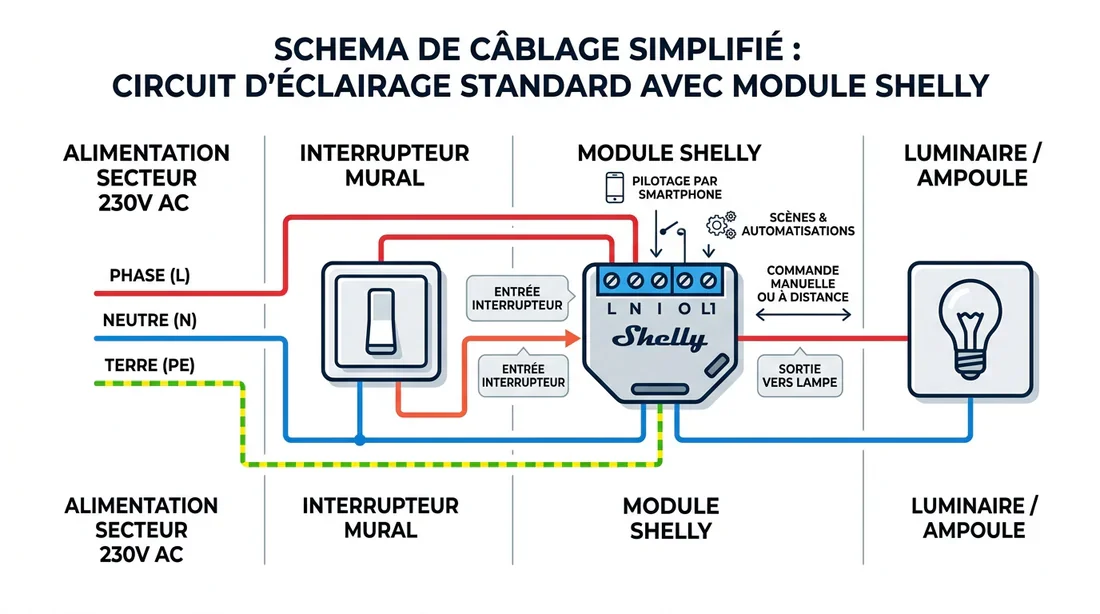

Schéma technique de branchement Shelly
Quel module Shelly choisir pour son ballon d'eau chaude ?
Le choix du matériel détermine la fiabilité de votre montage. Actuellement, deux modules sortent vraiment du lot pour dompter un cumulus.
Si vous cherchez une solution abordable (environ 20 euros) à glisser derrière une prise ou dans une boîte de dérivation, optez pour le Shelly Plus 1PM. Son format compact et sa double connectivité Wi-Fi/Bluetooth font des merveilles, avec le suivi de consommation en prime.
Si vous préférez une intégration propre et durable dans le tableau électrique, passez sur la gamme premium avec le Shelly Pro 1 ou Pro 1PM (comptez environ 55 euros). Ce format rail DIN gagne même un port Ethernet pour une stabilité réseau absolue. Notez que seul le modèle Pro 1PM intègre le suivi de la consommation.

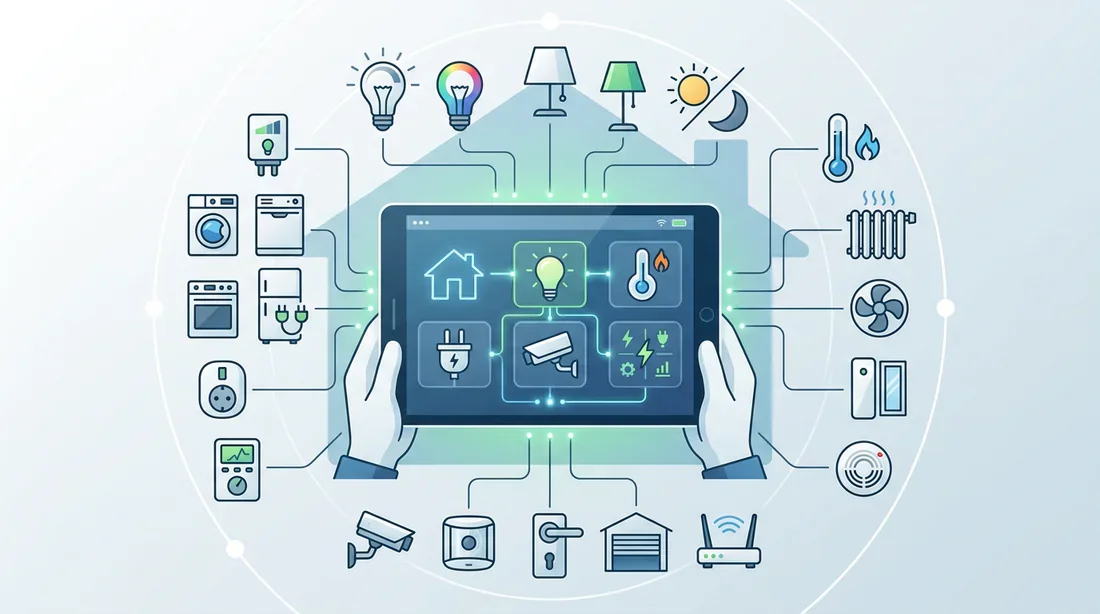

Gestion centralisée de la maison connectée
La règle d'or du contacteur pour ne pas mettre le feu
C'est l'erreur la plus fréquente chez les débutants. Un module domotique standard est conçu pour allumer des ampoules ou de petits appareils. Il n'est absolument pas prévu pour encaisser la puissance brute d'un cumulus.
Un chauffe-eau moyen tire environ 3000W en continu pendant des heures, ce qui représente près de 13 ampères. Branchez cette résistance en direct sur le relais du Shelly, et vous ferez littéralement fondre les composants. Le Shelly doit uniquement agir comme le cerveau (un relais sec qui donne un ordre). Le muscle, c'est votre bon vieux contacteur de puissance jour/nuit. C'est lui qui encaisse le choc.
Je préfère insister, ne branchez jamais les fils de puissance du chauffe-eau directement sur les sorties de votre module Shelly. Utilisez systématiquement un contacteur de puissance 20A intermédiaire et vérifiez toujours l'absence de tension avant de mettre les mains dans le tableau.
Les 4 étapes pour brancher un Shelly sur un chauffe-eau
Beaucoup d'entre vous se lancent dans cette aventure parce que leur bascule d'heures creuses ne fonctionne plus. Si c'est votre cas, lisez d'abord notre guide Contact sec Linky ne fonctionne pas : diagnostic et réparation pour identifier la vraie cause du problème. Si vous êtes sûr de vous, voici comment procéder au câblage.
Étape 1 : couper le courant
La sécurité ne pardonne aucune erreur. Baissez le disjoncteur général de votre maison sur « OFF ». Prenez un multimètre ou un vérificateur d'absence de tension et assurez-vous que le tableau est totalement inerte.
Étape 2 : câbler l'alimentation du Shelly (disjoncteur 2A)
Le module a besoin d'un peu de courant pour faire tourner sa puce Wi-Fi et son relais. Vous allez récupérer cette alimentation sous le petit disjoncteur 2A de votre tableau. Tirez un fil de phase rouge depuis la sortie phase du disjoncteur 2A vers la borne L du Shelly. Faites de même avec un fil bleu pour relier la sortie neutre du 2A à la borne N du module. Votre domotique est sous tension.
Étape 3 : raccorder le contacteur (bornes A1 et A2)
C'est la phase la plus importante. Vous allez demander au Shelly d'alimenter la bobine électromagnétique du contacteur. Créez un pont avec un petit bout de fil rouge entre la borne L du Shelly et son entrée de relais (souvent marquée I pour Input). Reliez ensuite la sortie du relais, indiquée par un O (Output), directement sur la borne A1 de votre contacteur de puissance. Pour finir, connectez la borne A2 de ce contacteur au neutre du disjoncteur 2A. De cette façon, le circuit de puissance du cumulus reste bien protégé par son disjoncteur 20A, totalement isolé du module.
Étape 4 : appairage sur l'application
Remettez le disjoncteur général en route. Le Shelly va immédiatement émettre son propre réseau Wi-Fi. Ouvrez l'application Shelly Smart Control sur votre téléphone. Laissez le Bluetooth activé pour que la détection soit instantanée, ajoutez l'appareil et entrez votre code Wi-Fi habituel. L'affaire est pliée en moins de deux minutes.
Mes 3 scénarios préférés pour faire fondre la facture
Le câblage physique est fait. Passons à l'intelligence logicielle. C'est là que l'investissement devient franchement rentable.
Scénario 1 : les heures creuses sur mesure
L'impulsion Linky impose ses horaires. Le Shelly vous redonne le choix. Dans la section « Schedules » de l'application, configurez l'allumage pour qu'il corresponde exactement à votre contrat, par exemple entre 22h30 et 6h30. J'aime bien décaler le démarrage vers 2h00 du matin. Cela évite le pic de consommation du soir quand tous les autres appareils de la maison tournent encore.
Scénario 2 : le routage de surplus solaire
C'est de loin l'optimisation la plus brillante. Si vous avez des panneaux photovoltaïques, réinjecter votre surplus gratuitement sur le réseau est un vrai gâchis. En ajoutant une pince ampèremétrique comme le Shelly EM sur votre arrivée générale, vous créez une règle implacable. Dès que le système voit que vous renvoyez plus de 2000W sur le réseau public, il ordonne au Shelly Plus 1PM de fermer le contacteur. Le chauffe-eau agit alors comme une batterie géante et vous chauffez votre eau gratuitement avec le soleil.
Scénario 3 : le mode vacances et le choc thermique
Laisser un ballon maintenir 200 litres d'eau à 65°C pendant trois semaines de congés est une aberration financière. La fonction « Timer » vous permet de tout couper le jour de votre départ. Attention tout de même, l'eau tiède stagnante est un nid à bactéries. Pensez à programmer une relance automatique 24 heures avant de rentrer chez vous. L'eau montera à plus de 60°C, ce qui tuera dans l'œuf tout risque de légionellose.
Certains ballons thermodynamiques ou modèles bardés d'électronique intègrent leurs propres cartes mères complexes. Couper le courant via un contacteur peut parfois générer un code erreur au redémarrage. Si vous rencontrez ce genre d'anomalie avec du matériel de pointe, consultezComment effectuer le reset d'un chauffe-eau Ariston Velis Evo 80 pour réinitialiser correctement votre appareil après une coupure.
Dépannage : pourquoi l'eau reste froide ?
Vous entendez bien le petit « clic » rassurant du relais quand vous appuyez sur votre smartphone, mais vous prenez des douches glacées. Voici ce que je vérifie en premier.
D'abord, regardez la petite manette sur votre contacteur. Si elle est bloquée sur « 0 », la bobine est désactivée. Mettez-la sur la position « Auto ».
Ensuite, contrôlez le serrage de vos fils. Un câble qui flotte sur les bornes A1 ou A2 empêche le courant de passer correctement. Coupez l'alimentation et tirez légèrement sur chaque fil pour tester sa solidité.
Enfin, méfiez-vous de la portée du signal. Les coffrets électriques métalliques, souvent cachés au fond d'un garage, bloquent efficacement les ondes Wi-Fi. Si l'application perd souvent la connexion avec le module, installez un petit répéteur Wi-Fi juste à côté, ou optez pour la fiabilité absolue d'un Shelly Pro 1 branché en Ethernet.
❓Foire Aux Questions (FAQ)
Peut-on brancher un Shelly directement sur un ballon de 3000W ?
Non, c'est extrêmement risqué. Un micro-module encastrable va surchauffer s'il encaisse 3000W en continu. Séparez toujours la commande de la puissance en ajoutant un contacteur. C'est la seule façon d'éviter un départ d'incendie.
Le Shelly a-t-il toujours besoin d'Internet pour chauffer l'eau ?
Pas forcément. Le réseau Wi-Fi est obligatoire pour paramétrer le module la première fois et pour le piloter depuis votre canapé. Mais une fois vos planifications horaires enregistrées, le Shelly les stocke dans sa mémoire interne. Il continuera de déclencher votre cumulus à la bonne heure, même si votre box Internet tombe en panne.
Quel disjoncteur protège le Shelly ?
Le circuit de commande du module doit être protégé par un disjoncteur divisionnaire de 2A. Le ballon d'eau chaude, lui, conserve son disjoncteur dédié de 20A sur son propre circuit de puissance.
