Réglage d’une horloge Theben analogique : heure, segments et mode automatique

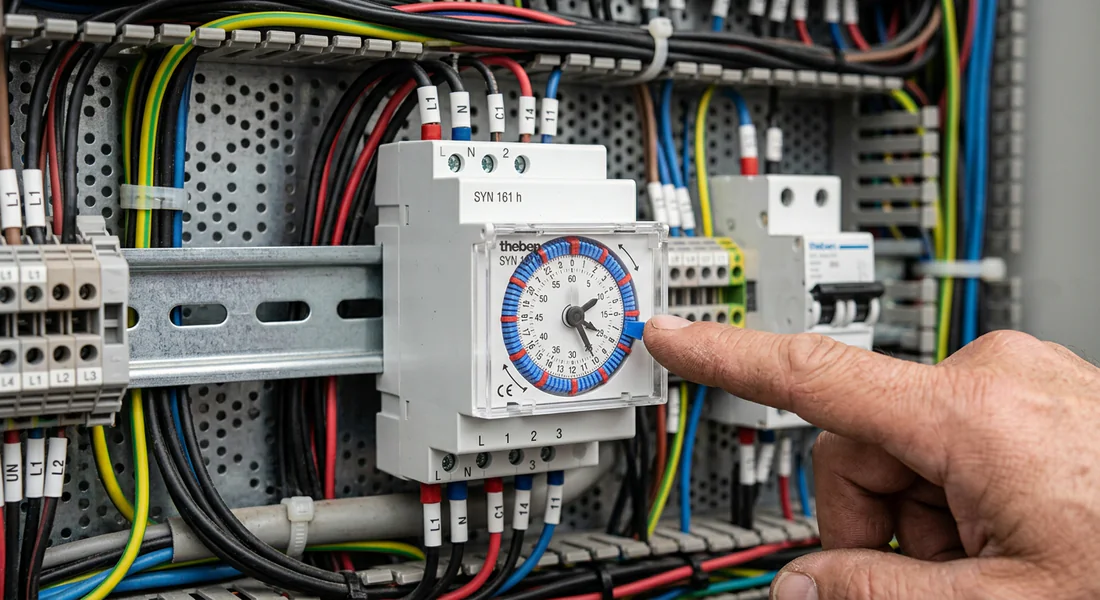

La face avant permet de distinguer la graduation horaire, les segments de programmation et le sélecteur manuel. La position ON force la marche, OFF force l’arrêt et le symbole horloge suit les segments.

Avant de toucher au programme, notez l’heure affichée et la position du sélecteur. Une horloge laissée en ON peut commander l’appareil en permanence même si ses segments sont correctement réglés. En OFF, aucune plage programmée ne semble fonctionner.

Manipulez seulement les commandes accessibles. L’ouverture du tableau et toute intervention sur le raccordement électrique relèvent d’une intervention hors tension par une personne qualifiée.

Déplacez le cadran dans le sens de la flèche jusqu’à amener l’heure actuelle au repère de lecture. La notice de la SYN 160 a illustre par exemple la position 9 h 30.

Utilisez la graduation sur 24 heures : 7 correspond au matin et 19 au soir. Si vous voulez chauffer le soir mais alignez 7 au lieu de 19, le programme sera décalé d’une demi-journée.

Après une interruption d’alimentation, contrôlez cette heure avant de refaire toutes les plages. Ce modèle est sans réserve de marche : il ne continue pas à avancer comme une horloge sur batterie.

Sur le schéma de la référence 1600001, les segments de marche sont déplacés vers la colonne des heures, à droite sur le dessin. Les segments d’arrêt sont de l’autre côté. Ne confondez pas ces segments avec le petit sélecteur ON/AUTO/OFF en bas du cadran.

Préparez toutes les plages avant de manipuler. Pour une heure de fonctionnement, placez quatre segments successifs en marche. Le segment à l’heure de fin marque le retour à l’arrêt : programmer 7 h à 9 h représente deux heures, pas deux heures et quinze minutes.

L’exemple de la notice est une marche de 8 h à 9 h 45. Vous pouvez vous en servir pour reconnaître les deux positions sur votre appareil, sans copier ces horaires si votre besoin diffère.

Placez donc huit segments successifs pour le matin, puis seize pour le soir. Laissez les autres en arrêt et remettez le sélecteur sur le symbole horloge. Ce programme se répétera chaque jour ; cette SYN n’offre pas un programme différent pour le dimanche.

Si vous souhaitez une plage qui traverse minuit, raisonnez en deux portions sur le cadran : par exemple 22 h–24 h puis 0 h–2 h. Vous devez obtenir une plage continue de quatre heures, soit seize segments.

Commencez par trois contrôles visibles : l’heure, le sélecteur automatique et le sens des segments. Notez ensuite si l’appareil commandé fonctionne en marche forcée, si ce test est prévu et accessible sur votre installation.

Si les commandes sont correctes et que le comportement reste anormal, le défaut peut concerner l’alimentation, le contact commandé ou l’équipement. Ne modifiez pas le câblage pour essayer de corriger un programme.
