Plan pour fabriquer une boîte en bois de 30 × 20 × 15 cm
Table des matières
Pour fabriquer une boîte ouverte de 30 × 20 × 15 cm en panneaux de 15 mm, découpez un fond de 300 × 200 mm, deux côtés de 300 × 135 mm et deux côtés de 170 × 135 mm. Le fond est sous les parois, et les petits côtés se placent entre les grands. Ce plan donne des dimensions extérieures ; l’intérieur mesure 270 × 170 × 135 mm. Voici la découpe, l’assemblage et les variantes.
"
- Plan extérieur : 300 × 200 × 150 mm, boîte ouverte.
- Panneaux de 15 mm : fond 300 × 200 ; grands côtés 300 × 135 ; petits côtés 170 × 135.
- Montez à blanc et comparez les diagonales avant collage.
- Avec un couvercle posé de 15 mm, la hauteur totale devient 165 mm.
Liste de découpe pour des panneaux de 15 mm
| Pièce | Quantité | Longueur × largeur | Position |
|---|---|---|---|
| Fond | 1 | 300 × 200 mm | Sous les quatre parois |
| Grands côtés | 2 | 300 × 135 mm | Sur le fond, sur toute la longueur |
| Petits côtés | 2 | 170 × 135 mm | Entre les grands côtés |
Les panneaux font tous 15 mm d’épaisseur. La hauteur finie est 135 + 15 = 150 mm. La largeur extérieure vaut 170 + 15 + 15 = 200 mm. Le volume intérieur disponible mesure 270 × 170 × 135 mm, sans couvercle ni garniture.
Mesurez l’épaisseur réelle du panneau avant la coupe. Une plaque vendue comme « 15 mm » ne doit pas être utilisée dans le calcul sans vérification si vous recherchez un ajustement précis. Prévoyez aussi la largeur du trait de scie dans votre calepinage : les cotes du tableau sont celles des pièces finies.
Adapter les dimensions ou l’épaisseur
Pour une boîte de longueur extérieure L, largeur extérieure l, hauteur extérieure H et épaisseur uniforme e, le même assemblage donne :
- fond : L × l ;
- deux grands côtés : L × (H − e) ;
- deux petits côtés : (l − 2e) × (H − e) ;
- volume intérieur : (L − 2e) × (l − 2e) × (H − e).
Exemple : en conservant 300 × 200 × 150 mm à l’extérieur mais en passant à 12 mm d’épaisseur, les grands côtés deviennent 300 × 138 mm et les petits 176 × 138 mm. Le fond reste 300 × 200 mm. Toutes les dimensions doivent rester positives ; pour une grande boîte ou des objets lourds, l’assemblage doit être redimensionné et renforcé en fonction de l’usage.
Vérifier l’assemblage à blanc
Posez le fond sur un support plan. Présentez les grands côtés sur ses bords longs, puis les petits côtés entre eux. Maintenez provisoirement les pièces et contrôlez la largeur, la hauteur et les diagonales de la boîte. Si les diagonales diffèrent, corrigez l’équerrage avant collage.
Repérez les faces et les positions au crayon pour retrouver cet assemblage. Préparez les serre-joints et des cales de protection avant d’encoller. Si vous ajoutez des vis ou des pointes, définissez leur trajet pour éviter toute pointe traversante et suivez les recommandations de préperçage du panneau et de la fixation choisis. Aucune dimension de vis ne convient automatiquement à tous les bois.
Pour la découpe, fixez la pièce et utilisez les protections prescrites par la notice de votre outil. Une découpe en magasin est une option si vous ne disposez pas d’un poste adapté.
Collage : utiliser les délais de votre produit
La fiche Sader Bois Prise Progressive donne un exemple concret : surfaces propres, planes, sèches et dépoussiérées ; assemblage dans les 30 minutes après encollage ; serrage bois sur bois d’au moins 1 h 30 à 20 °C ; séchage complet annoncé après 24 heures. Elle prévoit des ajustements pour les bois durs, le MDF et les températures plus basses. Ces durées appartiennent à cette colle : consultez la fiche de celle que vous utilisez.

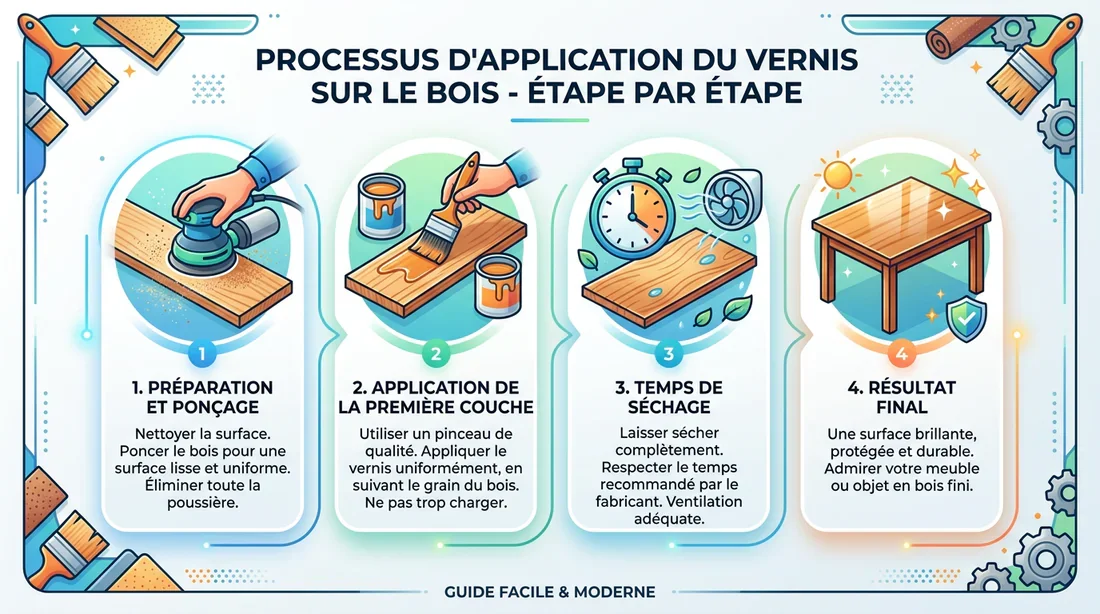

Après séchage, vérifiez les joints et supprimez les arêtes agressives. Choisissez la finition selon l’usage prévu et laissez-la sécher conformément à sa notice. Ce plan ne qualifie pas la boîte pour un contact alimentaire, un usage extérieur ou un jouet pour enfant.
Ajouter un couvercle sans fausser la hauteur annoncée
Un simple couvercle posé de 300 × 200 × 15 mm porte la hauteur totale à 165 mm. Si vous souhaitez rester à 150 mm couvercle compris, il faut recalculer les parois : 150 − 15 mm de fond − 15 mm de couvercle = 120 mm de hauteur de côté.
Un couvercle à charnières, à feuillure ou emboîté demande d’autres détails : jeu, emplacement des ferrures et retenue. Ne découpez pas ces variantes à partir du seul tableau d’une boîte ouverte.
Comprendre le plan avant de découper
Dans ce montage, le fond couvre toute l’emprise extérieure. Les grands côtés longent ses bords de 300 mm ; les petits ferment les deux extrémités et passent entre eux. L’épaisseur des grands côtés est donc retranchée deux fois à la largeur des petits.
Un exemple d’erreur est de couper les petits côtés à 200 mm : une fois placés entre deux panneaux de 15 mm, ils donnent une largeur extérieure de 230 mm. Le tableau évite cette confusion entre longueur de pièce et cote extérieure.
Étiquetez les pièces F, G1, G2, P1 et P2 et marquez leur face intérieure. Ce repérage est particulièrement utile lorsque les panneaux ont une face plus décorative ou que vous adaptez le plan.
Un ordre d’assemblage pour garder la boîte d’équerre
- Présentez toutes les pièces sur le fond et vérifiez les cotes.
- Repérez les positions au crayon et préparez les cales et serre-joints.
- Assemblez un grand côté avec les deux petits, puis présentez l’autre grand côté.
- Vérifiez les deux diagonales avant le serrage définitif : elles doivent être égales pour un rectangle.
- Positionnez cet ensemble sur le fond et corrigez les débords avant que la colle ne prenne.
- Respectez les temps de serrage et de séchage du produit retenu avant de manipuler la boîte.
Il s’agit d’un plan géométrique et d’un ordre de montage, pas d’un essai de résistance. Le choix de collage, des éventuelles fixations et du renfort dépend de l’usage, notamment si le contenu est lourd.
À retenir
Gardez les cotes et les hypothèses du calcul avec votre projet. Elles permettent de vérifier ce qui s’applique à votre cas et ce qui doit être adapté.
Références
❓Foire Aux Questions (FAQ)
Les dimensions annoncées sont-elles intérieures ?
Non : 300 × 200 × 150 mm désigne l’extérieur de la boîte ouverte. Avec les panneaux de 15 mm du plan, l’intérieur mesure 270 × 170 × 135 mm.
Puis-je utiliser un fond plus fin ?
Oui, mais il faut recalculer les côtés avec l’épaisseur réelle du fond et vérifier sa rigidité pour le contenu prévu. Les formules de cette page supposent la même épaisseur pour toutes les pièces.
Le plan a-t-il été testé pour supporter une charge ?
Non. Les cotes d’assemblage sont calculées et vérifiées ; aucune résistance mécanique chiffrée n’est revendiquée. Pour un usage porteur ou un rangement lourd, faites dimensionner l’assemblage.
Comment vérifier que la boîte est d’équerre ?
Comparez les deux diagonales sur le montage à blanc puis après mise en place des serre-joints. Des diagonales différentes signalent un rectangle déformé à corriger avant la prise de la colle.
