Longueur maximale de gaine VMC : limites, coudes et calcul
Table des matières
La longueur maximale d’une gaine VMC dépend du caisson, du diamètre, des coudes et de la branche concernée. Pour l’Atlantic Hygrogenius, les limites documentées sont de 20 m en Ø 80, 24 m en Ø 125 et 6 m pour le rejet Ø 160, avec une réduction de 3 m par coude. Ces valeurs ne se transposent pas à toutes les VMC. Voici comment utiliser une limite de notice et comparer deux trajets.
"
- Relevez le trajet réel de chaque branche, sans additionner arbitrairement tout le réseau.
- Hygrogenius : Ø 80 = 20 m ; Ø 125 = 24 m ; rejet Ø 160 = 6 m, puis −3 m par coude.
- Exemple Ø 125 avec deux coudes : limite corrigée de 18 m.
- Le respect de la longueur ne remplace pas le contrôle de débit et la mise en service.
Relever chaque branche séparément

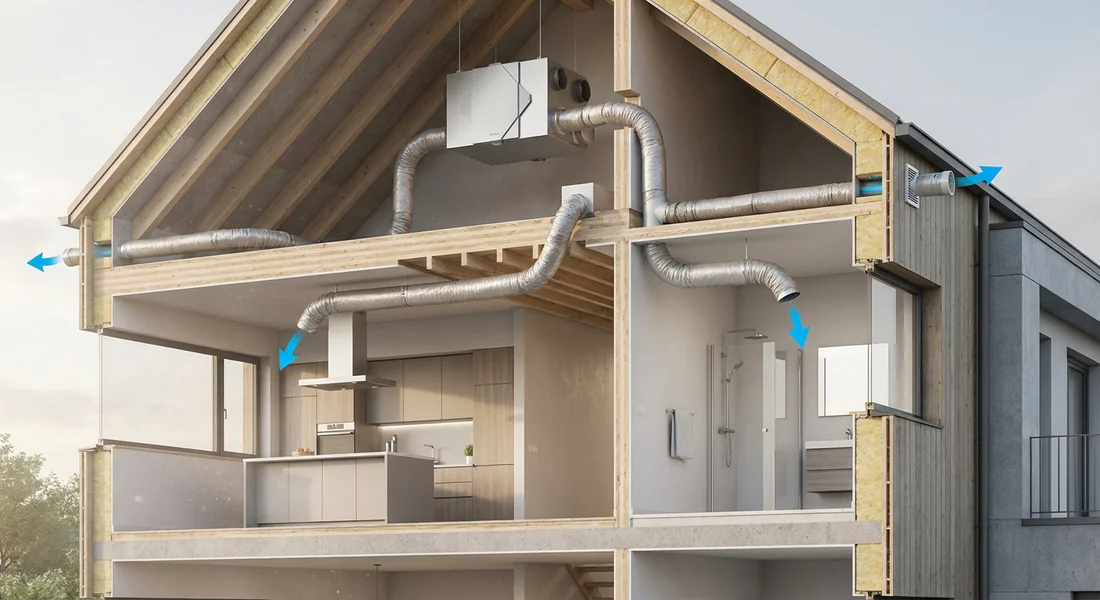

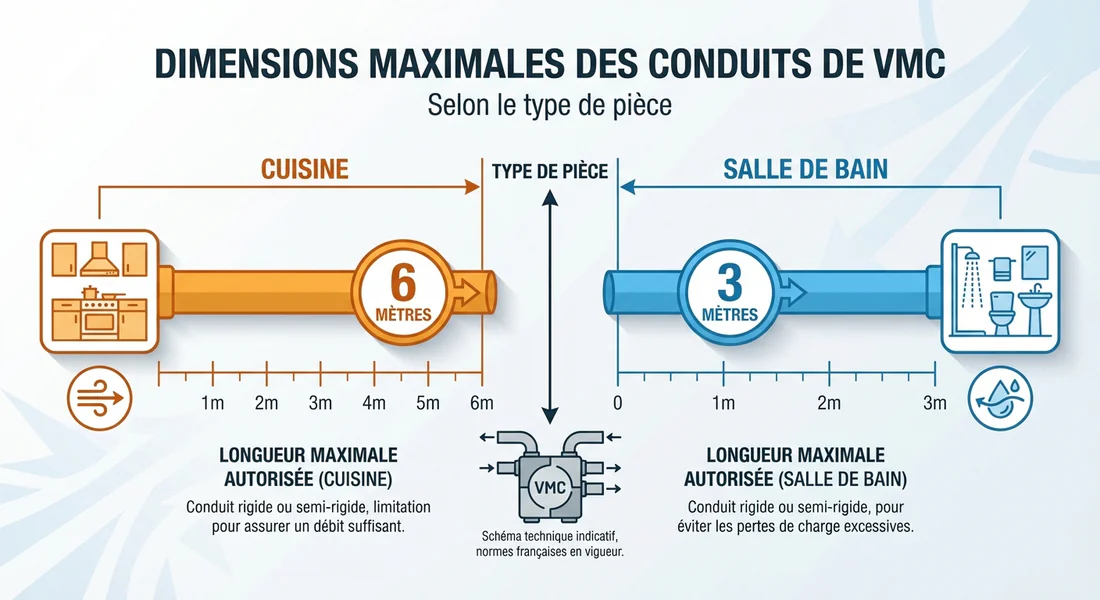

Dessinez un plan simple et attribuez un nom à chaque branche : cuisine, salle de bains, WC, rejet extérieur. Mesurez le parcours réel du conduit, pas la distance à vol d’oiseau. Consignez les changements de diamètre et les accessoires pour que l’installateur puisse les intégrer au contrôle.
| Branche | Longueur réelle | Diamètre | Coudes | État et accessoires |
|---|---|---|---|---|
| Cuisine → caisson | À mesurer | À relever | À compter | Écrasement, raccord, réduction… |
| Salle de bains → caisson | À mesurer | À relever | À compter | Même relevé |
| WC → caisson | À mesurer | À relever | À compter | Même relevé |
| Caisson → extérieur | À mesurer | À relever | À compter | Terminal et trajet du rejet |
Gardez les branches distinctes dans le relevé. Ne comparez pas une addition arbitraire de tout le réseau à une limite donnée pour un conduit particulier.
Exemple documenté : Atlantic Hygrogenius
La page technique Atlantic consacrée à Hygrogenius indique les limites suivantes, pour des gaines correctement posées :
| Conduit | Longueur maximale indiquée | Correction donnée par Atlantic |
|---|---|---|
| Ø 80 mm | 20 m | Retirer 3 m par coude |
| Ø 125 mm | 24 m | Retirer 3 m par coude |
| Rejet Ø 160 mm | 6 m | Retirer 3 m par coude |
Exemple de calcul pour ce modèle : sur une branche Ø 125 mm avec deux coudes, la limite corrigée devient 24 − 2 × 3 = 18 m. Une longueur réelle de 16 m respecte ce seul critère ; cela ne valide pas le reste de l’installation.
Atlantic précise que la calibration et le respect de l’avis technique restent nécessaires. Ce tableau n’est pas une règle générale pour une autre VMC, un autre diamètre ou un réseau conçu différemment.
Pourquoi les valeurs changent d’une VMC à l’autre

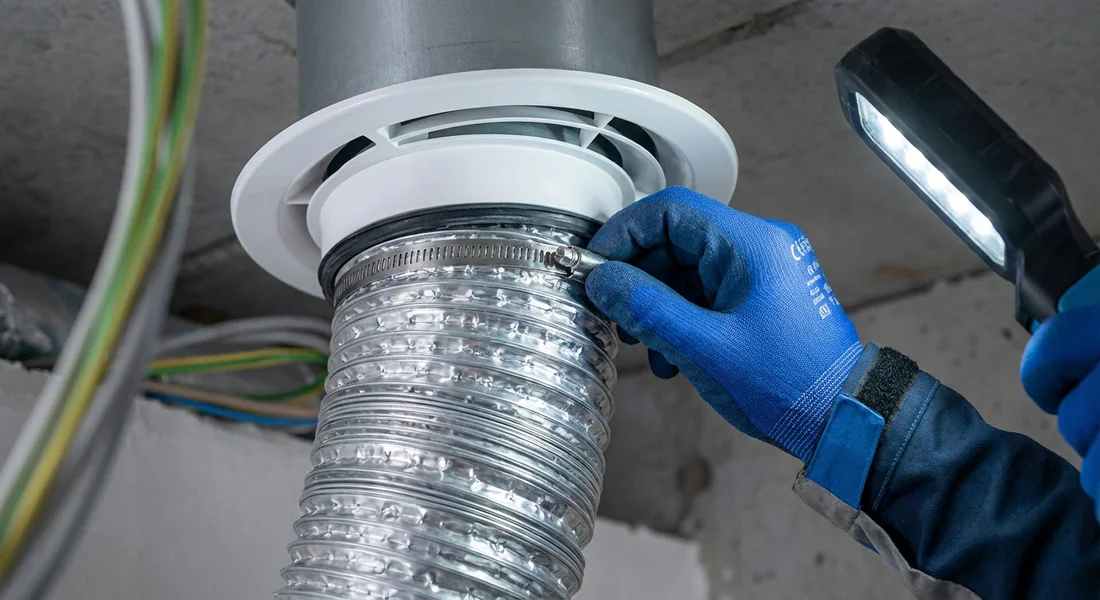

Pour les appareils Duocosy / Optimocosy décrits dans cette autre aide Atlantic, le fabricant donne notamment 15 m maximum sans coude entre la bouche cuisine et le caisson. Il insiste aussi sur des gaines non écrasées et sur l’étanchéité des raccords. La référence du produit est donc indispensable pour choisir la bonne limite.
Cherchez dans vos documents les rubriques réseau, dimensionnement, pertes de charge et mise en service. Si la notice ne donne pas une longueur directement exploitable, demandez un dimensionnement au fabricant ou à l’installateur avec votre relevé. Ne remplacez pas cette information manquante par la valeur d’un autre caisson.
Que faire si le trajet paraît trop long ?
Présentez d’abord les variantes possibles sur votre plan : rapprocher le caisson, simplifier un détour ou revoir le passage d’une branche. Comparez ensuite les contraintes d’accès, d’entretien et d’implantation. Changer un diamètre ou un matériau sans validation peut rendre le tableau de la notice inapplicable.
Si le débit est insuffisant, faites vérifier l’ensemble du réseau et mesurer les débits ou pressions selon le système. Une gaine courte peut aussi être mal raccordée. Le relevé des longueurs sert à trouver une cause possible, pas à diagnostiquer seul une panne ni à certifier une installation.
Comparer deux parcours avec le même modèle
Voici un exemple hypothétique pour une branche Ø 125 d’Hygrogenius :
| Parcours | Longueur réelle | Coudes | Longueur équivalente utilisée pour comparer | Résultat sur le seul critère de longueur |
|---|---|---|---|---|
| A | 16 m | 2 | 16 + 2 × 3 = 22 m | Sous la limite de 24 m |
| B | 14 m | 4 | 14 + 4 × 3 = 26 m | Au-dessus de 24 m |

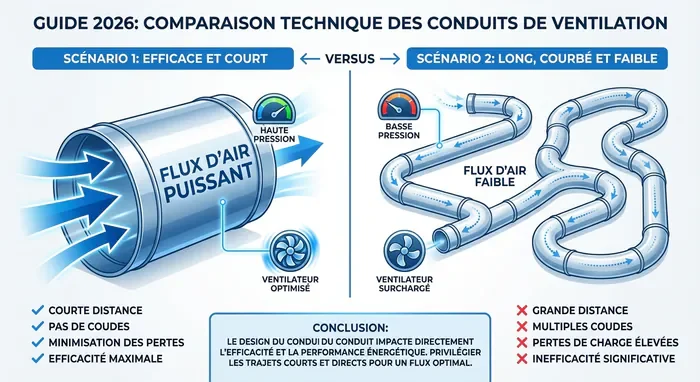

Le trajet physiquement le plus court peut donc être le moins favorable s’il ajoute des coudes. Le calcul équivalent L + 3n ≤ Lmax exprime ici la même règle que L ≤ Lmax − 3n. Le coefficient de trois mètres vient de ce modèle : ne l’importez pas dans une autre notice.
Pour le rejet Ø 160 du même appareil, un coude ramène la limite corrigée à trois mètres. Cela explique pourquoi la position du caisson par rapport à la sortie extérieure peut être décisive, même si les branches des pièces restent admissibles.
Pourquoi le diamètre et la forme du réseau comptent

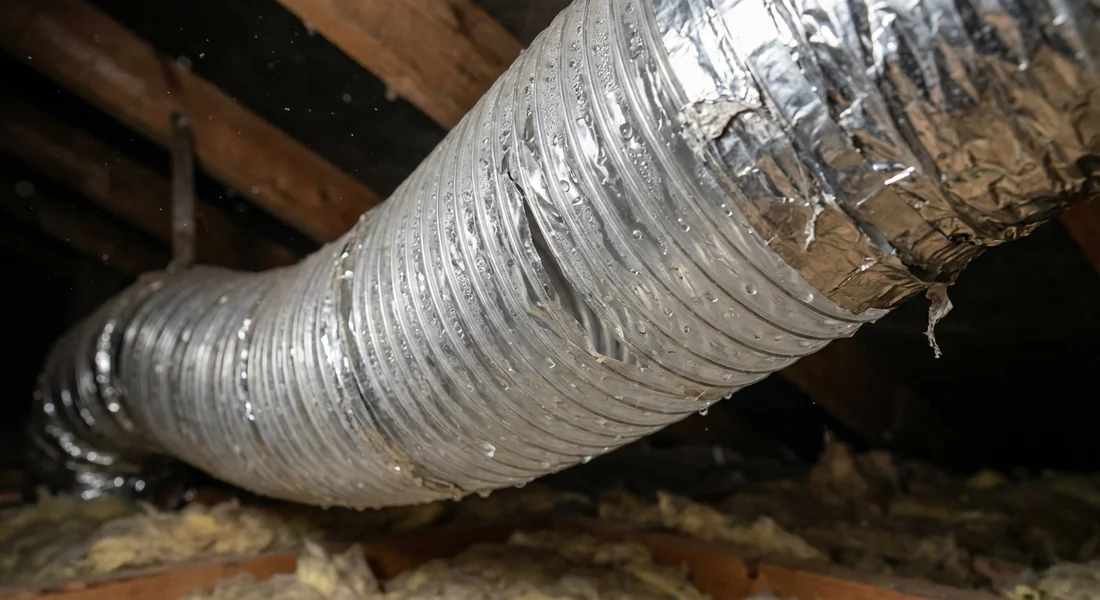

Le ventilateur doit vaincre les résistances du réseau pour fournir le débit prévu. Le conduit, ses changements de direction et ses raccords contribuent à ces pertes. Une gaine pincée ou fortement détendue peut donc poser un problème que le simple métrage ne décrit pas.
Avant de changer de matériel, comparez les tracés : un détour évitable, un caisson plus proche du rejet ou un passage qui réduit le nombre de coudes peuvent améliorer le projet. Le déplacement doit toutefois conserver l’accès à l’entretien et les conditions d’implantation de l’appareil.

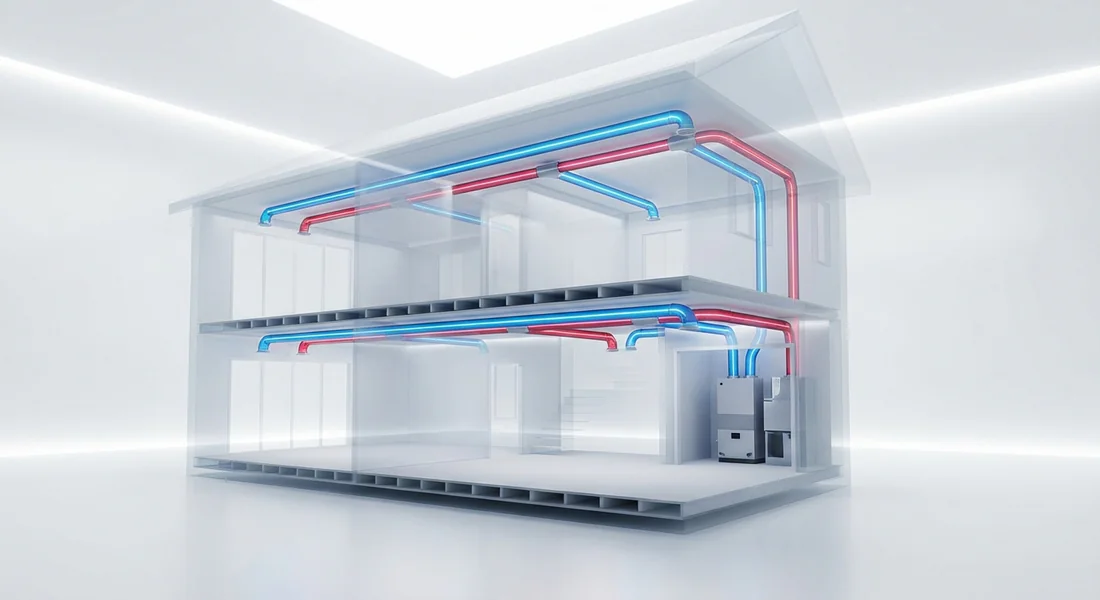

Sur une VMC double flux, les réseaux d’insufflation, d’extraction, de prise d’air et de rejet n’ont pas forcément les mêmes contraintes. Ne ramenez pas leurs dimensionnements à la règle d’une seule branche de simple flux.
À retenir
Gardez les cotes et les hypothèses du calcul avec votre projet. Elles permettent de vérifier ce qui s’applique à votre cas et ce qui doit être adapté.
Références
❓Foire Aux Questions (FAQ)
La limite de 6 mètres concerne-t-elle toute la VMC ?
Pas dans l’exemple Hygrogenius : elle concerne son rejet extérieur Ø 160 mm. Les autres conduits y ont des limites différentes.
Un coude vaut-il toujours 3 mètres ?
Non. C’est la correction publiée pour les exemples cités. Utilisez les valeurs du fabricant applicables à votre réseau.
Une longueur admissible garantit-elle le bon débit ?
Non. Elle ne vérifie ni les raccordements, ni l’état des gaines, ni les autres conditions de fonctionnement. La mise en service doit contrôler les performances requises.
La gaine de rejet est-elle comprise dans les autres longueurs ?
Elle doit être examinée comme une branche distincte avec sa propre limite. Dans l’exemple Hygrogenius, le rejet Ø 160 possède la limite de six mètres avant correction des coudes.
