Ferraillage d'un seuil de portail : normes, étapes et plans de coupe

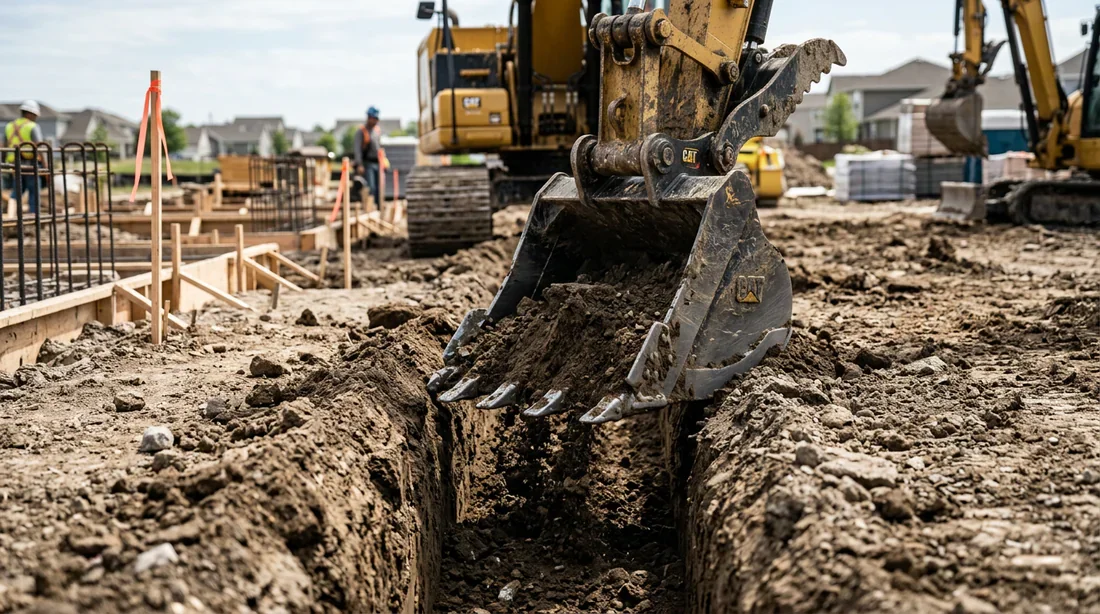

L'ennemi silencieux de votre maçonnerie porte un nom bien connu, le gel. Quand l'eau contenue dans la terre gèle, elle se dilate et pousse inexorablement votre fondation vers le haut. Pour contrer ce phénomène destructeur, le fond de votre fouille doit impérativement descendre sous la ligne de gel.

Cette cote varie selon votre région. Le DTU maçonnerie fixe des repères stricts pour protéger l'ouvrage des températures extrêmes.

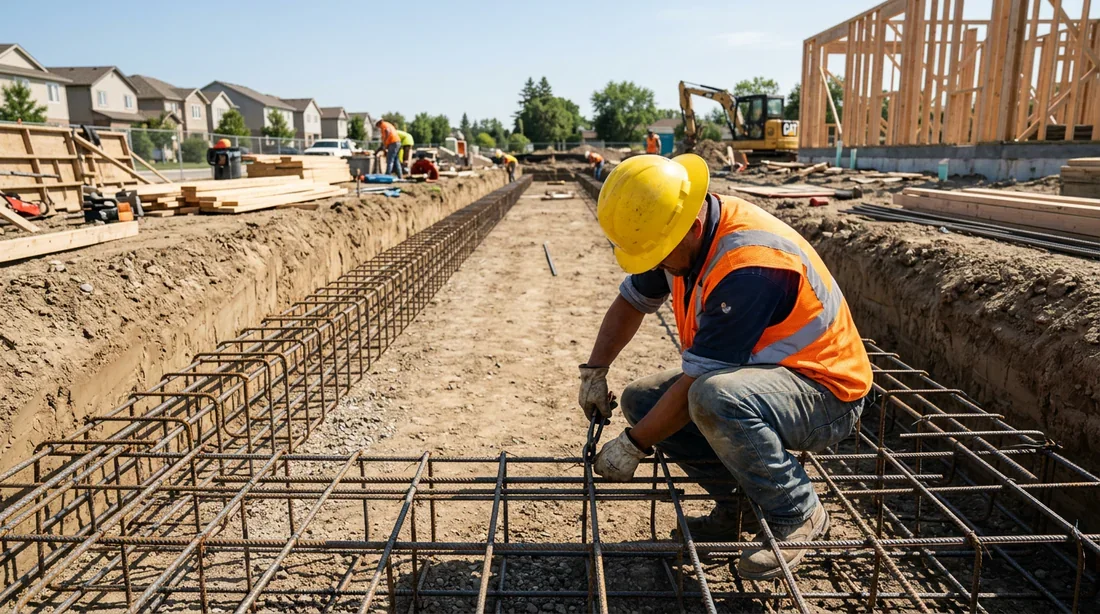

Je vous déconseille de laisser place au hasard lors de l'achat de vos aciers. La norme exige un chaînage horizontal massif composé de 4 ou 6 filants. Bannissez l'idée d'un simple treillis soudé de dallage. C'est totalement inadapté pour encaisser les charges d'un véhicule roulant ou le poids d'un battant.

Prenez d'office un fer à béton de 8 mm de diamètre pour un projet résidentiel classique. Si vous prévoyez la pose d'un modèle plein de plus de 4 mètres ou d'une structure industrielle, passez sans hésiter sur une section en 10 mm.

C'est franchement l'erreur la plus répandue sur les chantiers en auto-construction. Poser le chaînage directement sur la terre annule ses propriétés mécaniques. L'humidité va oxyder le métal à vitesse grand V. L'acier gonfle et fait exploser le béton de l'intérieur.

Votre structure métallique doit « flotter » dans la tranchée. L'utilisation de cales d'enrobage en plastique ou en ciment n'est pas négociable. Elles surélèvent l'ensemble de 3 à 5 cm pour que le béton liquide vienne envelopper parfaitement chaque millimètre d'acier.

Rien ne m'exaspère plus que de voir quelqu'un disquer une longrine flambant neuve pour rattraper un câble oublié. L'incorporation de la gaine TPC s'opère directement à travers les aciers. Fixez-la solidement avec des colliers bien avant l'arrivée de la bétonnière.

Prévoyez toujours le réseau rouge (puissance 230V) et le réseau vert (communication, cellules, visiophone). Une installation électrique soignée dès la fondation protège vos moteurs contre les remontées d'humidité. Si votre automatisme montre des signes de faiblesse des années plus tard, un câblage propre facilitera le diagnostic. À ce titre, gardez sous la main notre guide pour résoudre un problème et besoin de dépannage sur une motorisation FAAC E024S.

Ici, le poids colossal du vantail pèse en permanence sur toute la ligne de roulement. La fondation exige une planéité absolue et une continuité sans faille.

L'armature couvre obligatoirement la largeur de passage, mais elle doit aussi se prolonger sur toute la longueur de refoulement, c'est-à-dire la zone de dégagement du vantail. Le moindre affaissement sur cette piste arrière provoque le blocage immédiat du mécanisme.

La dynamique s'inverse totalement pour un modèle battant. Les efforts d'arrachement deviennent extrêmement violents et se concentrent à la base des deux piliers porteurs, surtout sous l'action du vent.

Vous devez utiliser des équerres de liaison métalliques pour lier fermement le ferraillage horizontal du sol aux attentes verticales de vos piliers. Au centre exact de cette tranchée viendra se loger la butée. Une maçonnerie mal calculée à cet endroit précis va terriblement compliquer vos ajustements de fin de chantier. Si le mal est déjà fait, regardez nos solutions de pro pour régler un sabot de portail trop haut et sauver les meubles.

Couler votre seuil en le collant directement au trottoir ou à la route publique représente une faute technique grave. Les vibrations du trafic urbain et les dilatations thermiques imposent de placer un joint en mousse pour séparer physiquement les deux volumes.

Cette précaution isole vos fondations des mouvements du terrain extérieur. Une fois cet espace maçonné et sécurisé, vous pourrez penser à l'aménagement de votre cour intérieure, par exemple en étudiant la différence entre un enrobé 0/6 et 0/10 pour habiller votre allée.

Le camion de livraison arrive, le mélange vous semble trop épais, et vous demandez au chauffeur d'ajouter quelques litres d'eau pour faciliter le lissage. Grosse erreur. C'est une action dévastatrice pour votre ouvrage.

Modifier le dosage en eau d'un béton dosé à 350 kg/m³ ruine sa classe de résistance mécanique. Un mélange devenu trop liquide se transforme en éponge poreuse. Il détruit l'enrobage protecteur et ouvre grand la porte à la corrosion des aciers.

Les ouvertures très larges imposent souvent de raccorder plusieurs sections d'armature. Si vous vous contentez de les aligner bout à bout sans les croiser, la jonction cédera au premier tassement naturel du terrain.

La règle constructrice exige un recouvrement strict. Vos barres d'acier doivent se chevaucher sur une longueur équivalente à au moins 40 ou 50 fois leur propre diamètre (soit environ 40 à 50 cm pour du fer de 10 mm). N'oubliez pas de lier le tout fermement au fil de fer.
