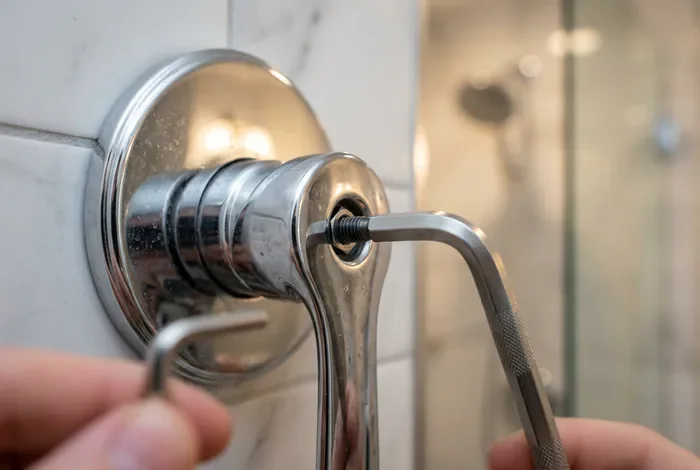

Démonter un mitigeur thermostatique Grohe sans vis apparente

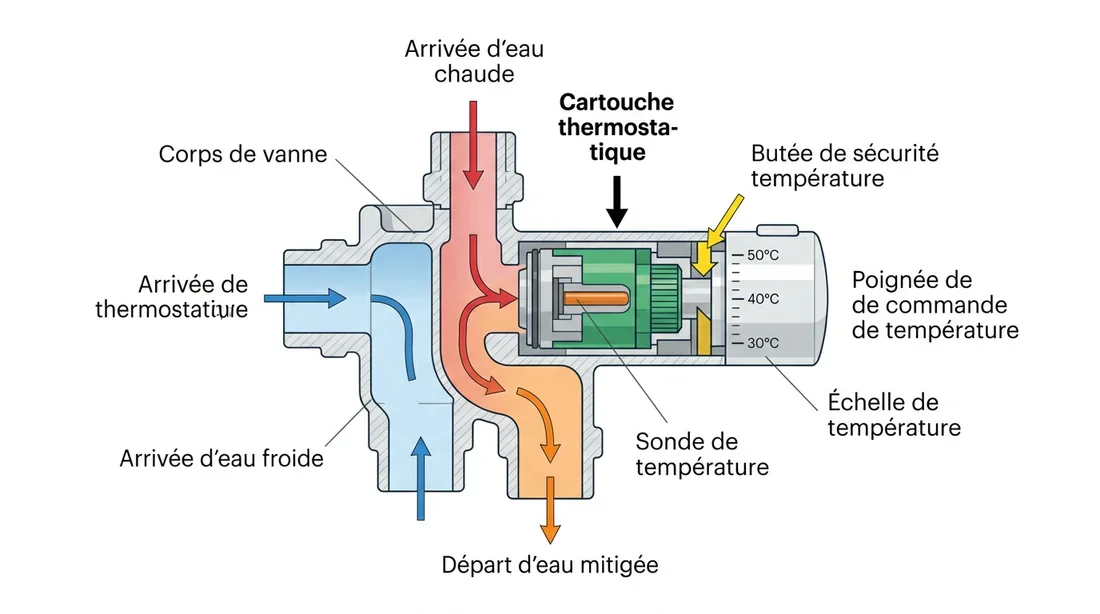

Commencez par distinguer la commande de température de celle du débit ou de l’inverseur. Une poignée qui règle le chaud et le froid ne se démonte pas forcément comme la commande placée de l’autre côté.

Ces lettres sont celles des dessins, pas des inscriptions nécessairement présentes sur votre robinet. Comparez la silhouette du produit et ses références avant d’utiliser le tableau. Un mitigeur apparent comporte son corps devant le mur ; une commande encastrée est associée à une façade et à des éléments placés dans le mur. C’est une distinction importante pour choisir le bon exemple.

La fixation cherchée est celle de la poignée : les gros écrous près des arrivées d’eau ne servent pas à la libérer. Si votre modèle ne correspond à aucune de ces deux familles, la procédure suivante ne suffit pas à identifier sa retenue.

Sur les références 19 355 et 19 964, la figure 9 montre l’assemblage de la commande. La dépose suit l’ordre inverse :

1. Repérez la position initiale de la poignée et le capot T.
2. Retirez T pour rendre la vis S accessible, sans tirer sur le bouton de sécurité V.

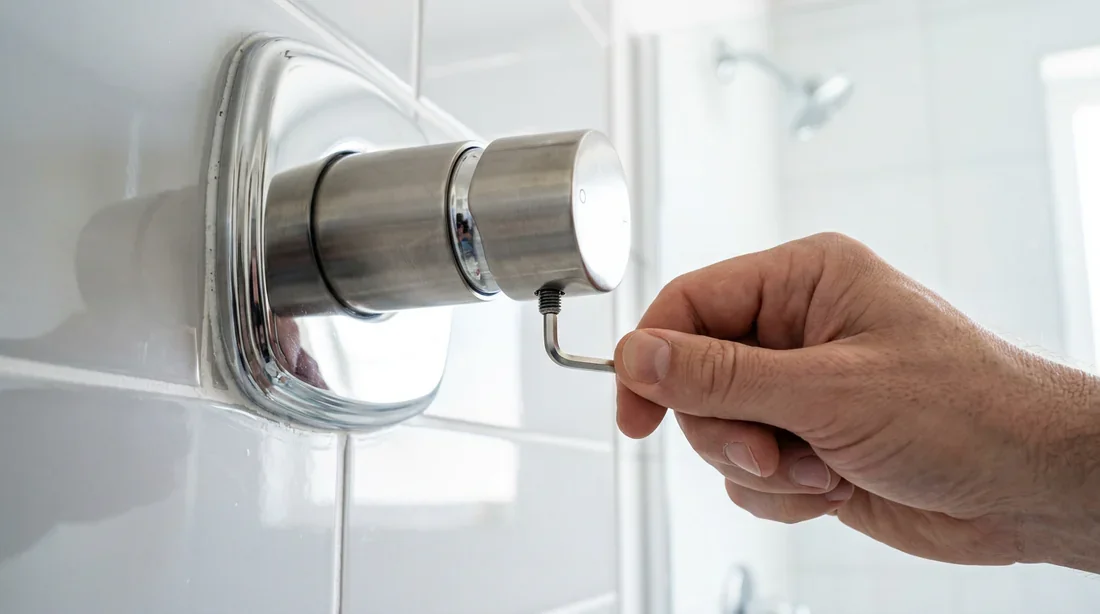

3. Dévissez S avec un outil adapté à son empreinte.
4. Retirez la poignée R, puis rangez capot et vis ensemble.

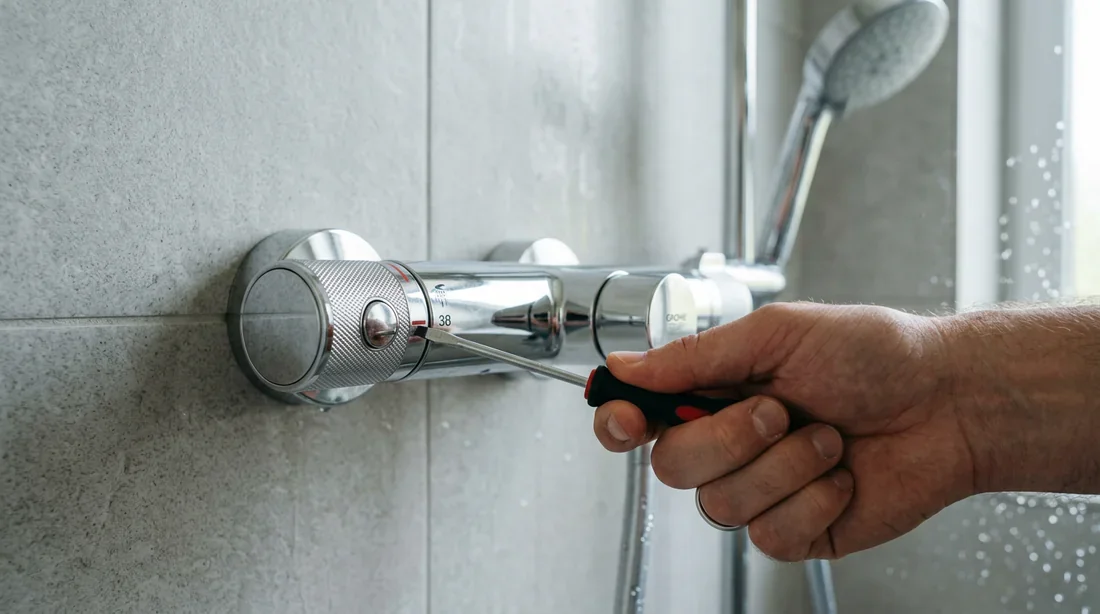

Lecture de l’assemblage : capot extérieur T → vis S → poignée R → réglage du thermostat. Le bouton V sert à dépasser la butée de température ; ce n’est pas le capot de fixation.

Cette opération expose la commande. Elle ne justifie pas de desserrer l’anneau ou d’extraire la cartouche. Toute maintenance hydraulique demande d’isoler les arrivées d’eau chaude et froide. Les repères viennent du dessin Grohtherm 2000, volet II.

Pour les références 27 685 et 27 860, Grohe distingue le capot M1, la vis M2 et la poignée M :

1. Retirez M1 pour découvrir la fixation : la notice de cette famille prévoit de soulever ce capot en faisant levier. Protégez le revêtement et ne prenez pas le bouton de sécurité comme point d’appui.
2. Dévissez M2.
3. Sortez la poignée M, en gardant les pièces dans l’ordre.

Au remontage, le repère M3 de la poignée doit correspondre au repère M5 de 38 °C du corps. La vis est ensuite remise, puis le capot. Ce mécanisme est présenté dans les figures 16 et 17 de la notice Vitalio System.

Cette seconde famille illustre pourquoi il faut rechercher le capot réel plutôt que supposer que la vis se cache toujours sous le bouton 38 °C. Elle ne permet pas de généraliser le diamètre d’une clé Allen à tous les Grohe.

Avant d’augmenter l’effort, identifiez ce qui bouge : le capot, la poignée seule ou l’ensemble de la commande. Une pièce décorative qui tourne n’est pas forcément dévissée ; une poignée dont la fixation reste engagée ne sortira pas proprement en tirant plus fort.

Une photographie avant démontage et une photo des pièces sorties permettent de reprendre l’intervention sans perdre l’ordre d’assemblage. Si la pièce est grippée, l’objectif reste de préserver l’axe et le revêtement ; une poignée abîmée ne facilite pas le diagnostic.

Un repère aligné donne une position, pas une mesure de la température de l’eau. Après toute maintenance thermostatique, le contrôle au thermomètre est donc essentiel.

Pour le Grohtherm 2000 cité, le réglage utilise l’écrou Q : eau ouverte, la température est mesurée et ajustée à 38 °C ; la poignée R est ensuite remise avec le bouton V orienté vers le haut, puis S et T. Pour le Vitalio cité, la notice utilise l’écrou P et l’alignement M3/M5. Les gestes doivent rester rattachés au modèle identifié.

Si vous avez seulement retiré un capot, n’en déduisez pas qu’il faut extraire la cartouche. Si vous avez déplacé le réglage, contrôlez-le avant de remettre la douche à disposition. Une température instable appelle un diagnostic différent d’une simple poignée mal indexée.

Pour l’entretien des surfaces, Grohe préconise un nettoyage doux, un rinçage puis un essuyage. Les consignes d’entretien déconseillent notamment les abrasifs, les produits acides et ceux au vinaigre. Un bain de vinaigre ou un dégrippant choisi sans connaître sa compatibilité ne constitue donc pas la suite automatique du démontage.

Le bon arrêt de l’intervention est facile à définir : la poignée retrouve son mouvement, sa fixation tient, le capot se replace et la température réglée correspond à la température mesurée. Si votre objectif est une fuite au bec plutôt qu’un problème de commande, consultez le guide des joints du bec col de cygne Grohe.

Identifiez d’abord la famille de votre mitigeur, puis suivez l’ordre capot–vis–poignée correspondant. Vous pouvez ainsi accéder à la commande sans confondre son démontage avec une réparation hydraulique complète.
