Comment retirer les fils d'une douille sans vis en toute sécurité
Table des matières
Vous êtes en équilibre sur un escabeau, les bras endoloris, face à un plafond récalcitrant. Vous tirez, vous tournez, vous pestez contre ce petit boîtier en plastique qui refuse obstinément de lâcher ses câbles. Le constat tombe : vous avez affaire à une douille automatique. Et vous risquez d'arracher le placoplâtre si vous continuez à forcer. Respirez un grand coup. Il y a un mécanisme interne très précis pour libérer ces câbles sans faire de dégâts.
"Pour retirer les fils d'une douille sans vis, coupez d'abord le courant au disjoncteur. Insérez un petit tournevis plat ou un trombone dans l'encoche de déconnexion située juste à côté du fil. Exercez une légère pression pour écarter le ressort interne, puis tirez doucement sur le fil en cuivre pour le libérer.
Sécurité électrique, l'étape préalable non négociable
⚠️ ATTENTION : on ne touche à rien tant que cette étape n'est pas validée.
On ne tire jamais sur un câble électrique sous tension. Cette règle reste absolue. Avant d'approcher vos outils de la moindre borne automatique, vous avez l'ordre strict de couper le courant directement au niveau du tableau électrique principal. Ne vous contentez pas d'éteindre l'interrupteur mural. Une erreur de câblage préalable ou un retour de neutre peut provoquer une électrisation sévère.
Ouvrez votre coffret électrique et abaissez le disjoncteur divisionnaire correspondant à votre circuit d'éclairage. Si vous avez un doute sur l'identification des modules de protection, prenez le temps de consulter notre guide complet pour savoir Que veut dire C32N sur un disjoncteur ?. Isolez la bonne ligne. Les normes de sécurité de la NF C 15-100 exigent une consignation claire de l'installation avant toute intervention. Je préfère le répéter, votre vie vaut plus qu'un plafonnier.

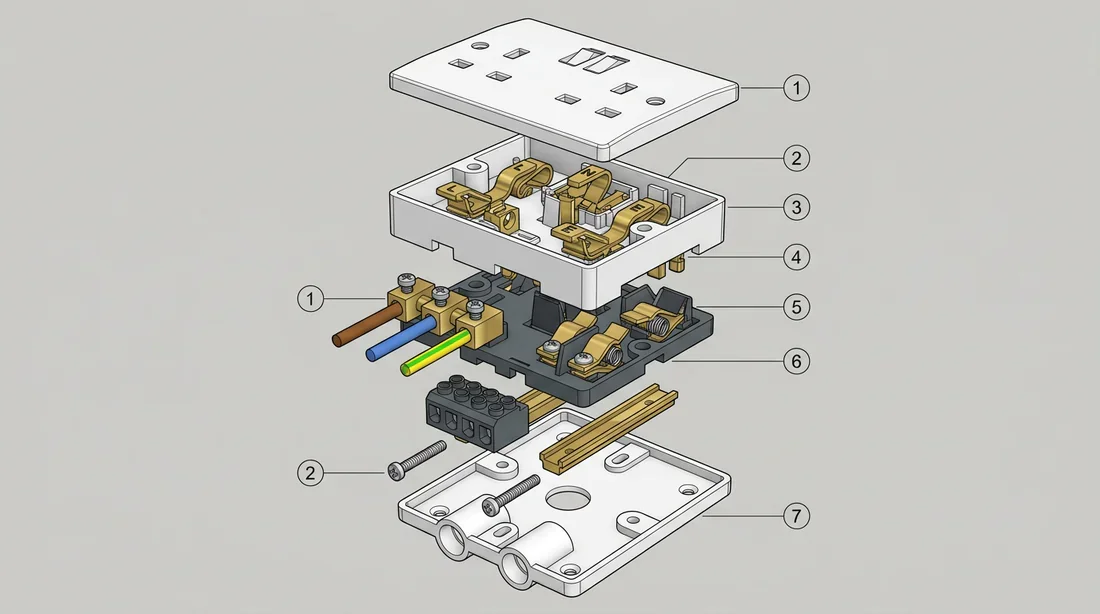

Structure interne d'une douille
Les trois outils indispensables pour réussir
Inutile de sortir la grosse caisse à outils. Ce type d'intervention demande de la finesse et un peu de précision. Oubliez la force brute. Vous aurez besoin de trois éléments précis.
Un testeur de tension (le fameux VAT) sera votre meilleure assurance vie. Il valide à 100 % que le courant ne circule plus avant de poser les doigts sur le cuivre.
Un tournevis plat de précision va agir comme un véritable passe-partout grâce à sa pointe très fine. C'est l'outil roi pour cette mission.
Une pince à bec fin s'avère redoutable pour saisir un bout de fil rigide récalcitrant, ou pire, pour récupérer un morceau de cuivre accidentellement cassé à l'intérieur du mécanisme.
Visionnez des démonstrations courtes sur YouTube (tapez des mots-clés comme « comment enlever fil douille dcl » ou « retirer fil borne automatique wago douille ») pour bien visualiser le mouvement du poignet avant de commencer.

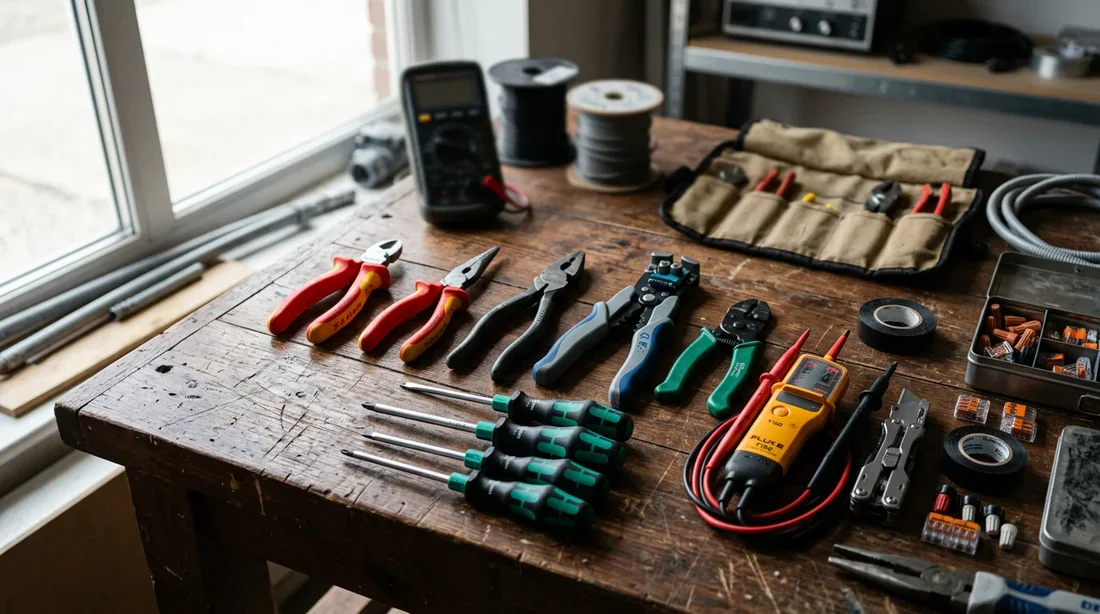

Matériel nécessaire pour les travaux électriques
Quatre étapes pour débrancher une douille automatique
Passez maintenant à la pratique. Voici la chronologie exacte pour libérer vos câbles d'une douille de chantier DCL ou de tout autre modèle sans vis.
Étape 1 : Localiser les encoches de libération
Prenez la douille en main et observez attentivement sa base. Juste à côté de chaque orifice d'entrée d'un fil (qu'il s'agisse de la phase rouge ou marron, ou du neutre bleu), vous remarquerez une petite fente rectangulaire ou un minuscule bouton poussoir. Ce n'est pas un défaut de fabrication. Nous avons là la porte d'accès direct au système de blocage interne.

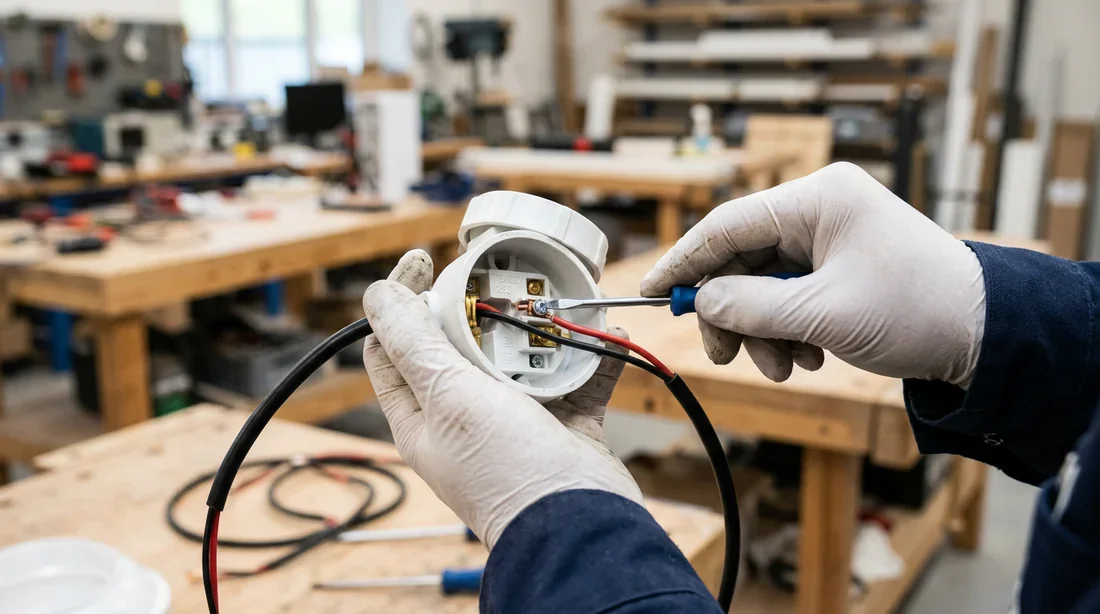

Étape 2 : Insérer le tournevis plat
Saisissez votre tournevis plat de précision. Insérez doucement la pointe dans la fameuse encoche. Ne forcez pas comme une brute. L'objectif consiste à atteindre le cœur du mécanisme sans exploser le plastique. Vous devez sentir une légère résistance élastique. C'est le ressort de maintien qui enserre fermement le conducteur.

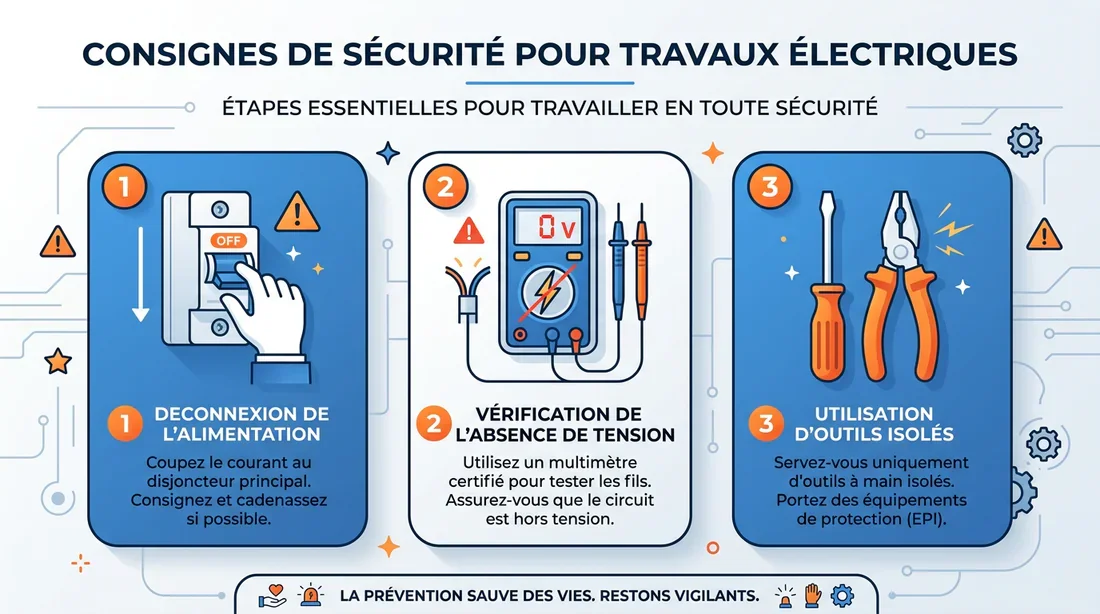

Consignes de sécurité électrique
Étape 3 : Exercer la pression de déverrouillage
Poussez fermement la pointe de votre outil vers l'intérieur pour faire levier sur la languette métallique interne. Maintenez cette pression sans trembler. C'est ici que 90 % des bricoleurs échouent. Si vous relâchez le tournevis ne serait-ce qu'une fraction de seconde, le ressort se referme et le fil se rebloque instantanément. La borne automatique ne pardonne aucune hésitation.
Étape 4 : Extraire le fil en douceur
Tout en gardant votre tournevis enfoncé d'une main, saisissez fermement le câble de l'autre. Tirez le fil en cuivre parfaitement dans son axe. Ne le tordez surtout pas de gauche à droite. Qu'il s'agisse d'un fil souple ou d'un conducteur rigide, il doit glisser hors de son logement sans la moindre résistance.
Que faire après avoir retiré les fils ?
Vos fils sont enfin libres. Prenez quelques secondes pour inspecter l'extrémité dénudée du cuivre. Regardez bien, la pointe est-elle tordue, noircie ou effilochée ?
Un conducteur endommagé créera un faux contact ou un échauffement dangereux lors de la prochaine connexion. Si le bout n'est pas parfaitement droit et propre, munissez-vous d'une pince coupante. Coupez la partie abîmée. Utilisez ensuite une pince à dénuder pour exposer environ 12 millimètres de cuivre neuf. Vous pourrez alors repartir sur des bases saines, que ce soit pour poser un domino de transition ou votre nouveau luminaire. D'ailleurs, pour la suite des opérations, suivez pas à pas la méthode pour savoir Comment effectuer le branchement d'une douille E27 sans vis.
Trois problèmes fréquents et leurs solutions
Avant d'incriminer votre matériel, posez-vous la bonne question. Si votre intervention fait suite à une panne soudaine d'éclairage et non à un simple changement esthétique, le problème vient peut-être de votre tableau. Jetez un œil à nos 5 étapes pour trouver la panne si vous n'avez plus de lumière mais que le disjoncteur est ok.
Pour les pépins purement mécaniques liés à l'extraction de la douille, voici comment réagir face aux imprévus.
Si le fil est cassé à l'intérieur de la douille, maintenez la pression sur l'encoche de libération avec votre tournevis. Utilisez une pince à épiler très fine ou une pince à bec pour extraire le morceau de cuivre. Le fragment reste totalement inaccessible ? Jetez la douille. Un modèle de chantier coûte moins de 2 euros, le jeu n'en vaut pas la chandelle.
Quand l'encoche en plastique est abîmée ou écrasée, le plastique a cédé suite à une mauvaise manipulation. Le mécanisme d'ouverture est probablement condamné. Coupez le fil au ras de la douille, dénudez à nouveau le câble et installez une douille neuve.
Si le fil refuse de sortir malgré la pression, le bout de cuivre a sans doute formé un crochet à l'intérieur. Il bloque contre la paroi interne. Poussez légèrement le fil vers l'intérieur de la douille avant d'appuyer sur l'encoche, puis tirez fermement dans l'axe.
❓Foire Aux Questions (FAQ)
Peut-on retirer le fil en tirant fort dessus ?
Non, absolument pas. Tirer violemment sur le câble va irrémédiablement tordre et casser le système de ressort interne. Pire, vous risquez de briser le fil de cuivre à l'intérieur du mécanisme. Vous rendrez la douille définitivement inutilisable et vous devrez raccourcir vos câbles au plafond. Une très mauvaise idée.
Comment faire si le fil s'est cassé à l'intérieur de la douille sans vis ?
Il faut utiliser une pince à épiler très fine ou une pince à bec fin. Appuyez simultanément sur le bouton de libération avec un petit tournevis et tirez délicatement le morceau de cuivre. Si le fragment est trop enfoncé, ne perdez pas votre temps. Remplacez la douille entière.
Un trombone peut-il remplacer le tournevis ?
Oui, tout à fait. En cas de dépannage d'urgence, un gros trombone métallique déplié ou même une pointe de stylo très solide peut parfaitement suffire pour appuyer sur le petit bouton de libération des bornes automatiques. L'important consiste à trouver une tige assez fine pour rentrer dans l'encoche et assez rigide pour pousser le ressort.
