Votre portail est grand ouvert, la pluie menace et le moteur refuse obstinément de bouger. Vous êtes planté devant votre motorisation coulissante avec un tournevis, passablement agacé par ce caprice mécanique. Nous connaissons bien cette galère. Oubliez la panique. Si votre système fait des siennes, nous allons vous aider à cibler la panne avec une précision chirurgicale. L'équipe a compilé de vraies solutions de terrain pour relancer votre installation sans perdre de temps.
"Un problème sur le moteur CAME BX74 provient généralement de la carte électronique ZBX74 ou des sécurités. Les pannes les plus courantes s'expliquent par des fusibles grillés, un défaut des photocellules ou un condensateur défectueux. Pour diagnostiquer, mettez le moteur hors tension, vérifiez l'état de la LED rouge et contrôlez les fusibles. > Attention danger : Avant de toucher aux entrailles du capot, coupez le disjoncteur général de l'installation. Vous allez manipuler des éléments alimentés en 230V. Le risque d'électrocution est réel et mortel.

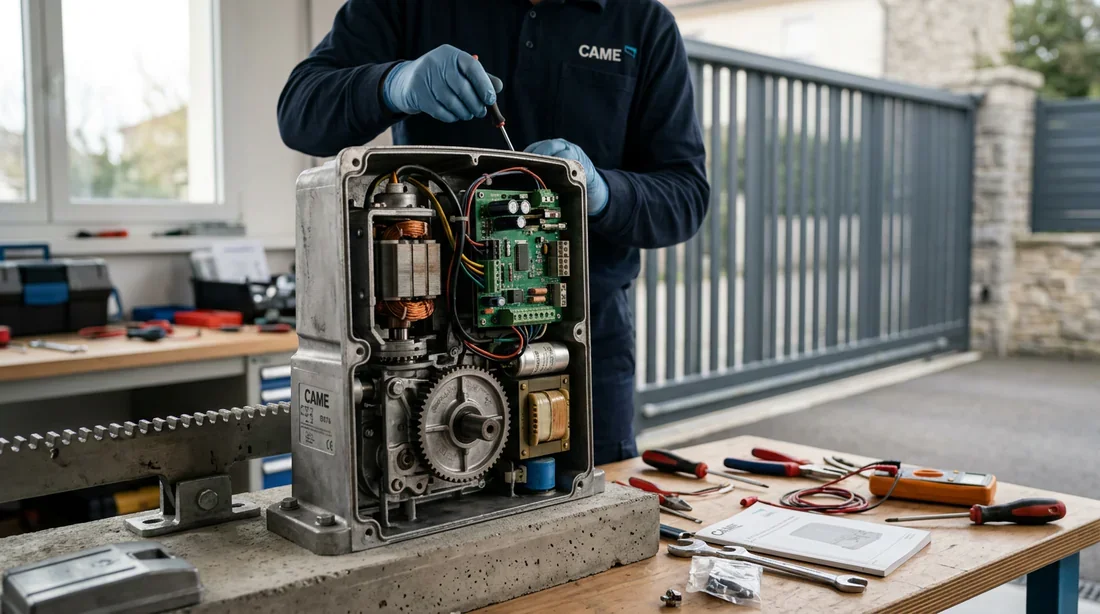

CAME BX74 : les 3 étapes de vérification d'urgence
La pire erreur consiste à se jeter immédiatement sur la carte électronique au premier hoquet du moteur. Notre expérience de terrain prouve qu'un bon diagnostic commence toujours par un contrôle mécanique et électrique de base. Gardez votre multimètre dans la boîte à outils pour le moment et passez plutôt le système au crible en trois étapes.
-
Commencez par la mise hors tension. Coupez simplement l'alimentation depuis votre tableau électrique. Cette petite action suffit parfois à vider la mémoire tampon de la carte mère et à relancer la machine.
-
Passez ensuite au test du débrayage manuel. Glissez votre clé triangulaire orange pour ouvrir la trappe de déverrouillage du moteur. Poussez votre portail à la main. Il doit glisser de manière fluide sur sa crémaillère. Aucun point dur. Aucun blocage. Si le vantail pèse une tonne à bouger, cherchez une panne mécanique et oubliez l'électronique.
-
Terminez par la vérification de l'alimentation générale. Un simple orage fait parfois disjoncter la ligne. Assurez-vous que le disjoncteur divisionnaire dédié à votre automatisme est bien armé.
Quatre pannes fréquentes sur la carte ZBX74 et leurs solutions
La mécanique va bien ? Parfait, attaquons l'électronique. Près de 80% des défaillances ciblent la carte mère ZBX74 (ou sa jeune remplaçante, la carte ZBX7N). Nous avons vu défiler des centaines de cartes à l'atelier. Voici les vrais dysfonctionnements qui font rager les installateurs.
Le portail ne réagit plus à cause des fusibles ou de l'alimentation
Le système est totalement muet. Aucun voyant ne s'allume. Le clignotant de signalisation ignore royalement vos appuis sur la télécommande.
Inspectez en priorité les fusibles situés directement sur la carte. Vous trouverez trois protections distinctes. Le fusible de ligne sécurise l'arrivée 230V. Le fusible des accessoires gère les cellules et les claviers. Le dernier protège la carte elle-même. Retirez-les avec précaution. Testez-les avec un multimètre en mode « continuité ». Un bip valide un fusible sain. Le silence absolu dénonce un filament fondu. Remplacez-le par un modèle d'ampérage strictement identique, sans bricolage approximatif.
Le portail s'ouvre mais refuse catégoriquement de se fermer
C'est le symptôme absolu d'un défaut de sécurité. Le moteur accepte l'ouverture, puis se bloque par précaution. Il cherche tout simplement à éviter d'écraser un obstacle lors de la fermeture.
Les coupables habituels portent un nom : les photocellules DIR10. Un test très simple valide cette hypothèse. Coupez le courant et prenez un petit bout de fil électrique. Effectuez un pontage 2-C1 (ou 2-C3 selon votre configuration) directement sur le bornier de la carte. Rallumez tout et lancez une commande. Si le portail se ferme enfin normalement, le verdict est sans appel. Vos cellules sont sales, désalignées ou bonnes pour la casse.

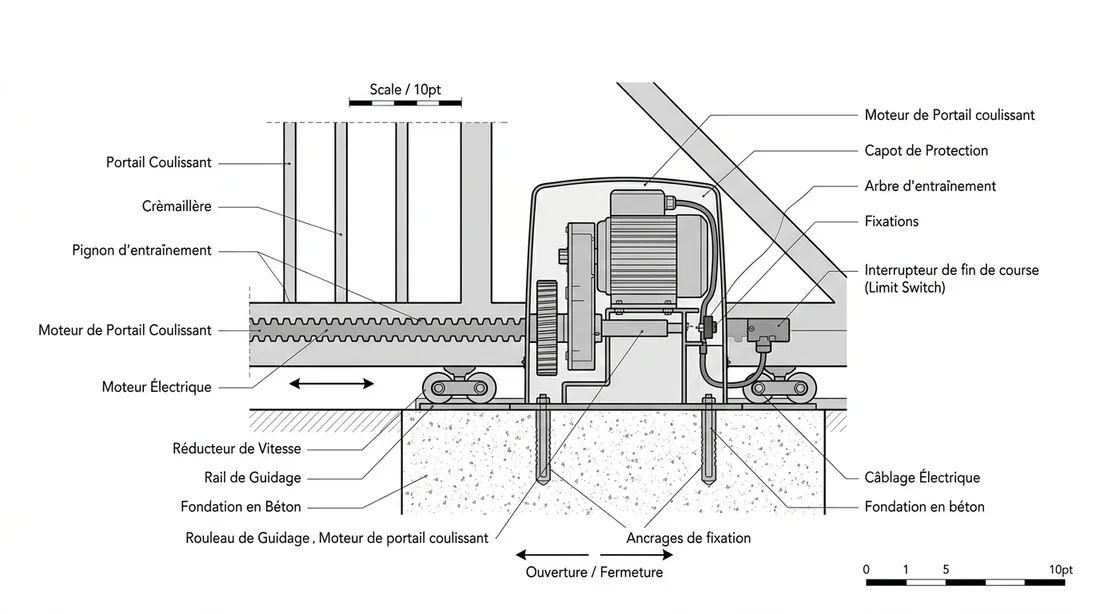

Schéma montage moteur portail
Le moteur grogne mais le portail reste de marbre
Vous appuyez sur le bouton. Un bourdonnement sourd s'échappe du capot, mais l'engrenage refuse de tourner.
Ce bruit pathétique signe la mort de votre condensateur de démarrage. Sur nos bons vieux moteurs alimentés en 230V, ce cylindre blanc s'use très vite sous la contrainte des fortes charges électriques. Dès qu'il perd sa capacité (vos fameux microfarads), le moteur manque d'énergie pour lancer la rotation. Ne cherchez pas plus loin. Le remplacement de ce composant coûte une poignée d'euros et ressuscite l'installation en cinq minutes.
Le portail s'arrête en plein milieu de sa course
Votre équipement s'élance à merveille, s'immobilise d'un coup sec et part même parfois en marche arrière. Ce comportement erratique signale une force anormale sur le système. Bien souvent, le capteur de fin de course est totalement encrassé.
Les micro-switchs logés au-dessus du pignon adorent accumuler la graisse et la saleté. Cela fausse la détection de la position du vantail. Nettoyez cette zone sans attendre. Parfois, l'usure mécanique désaxe carrément la structure et génère des frictions redoutables. Un mauvais guidage mécanique ou un plot de réception hasardeux oblige votre moteur à se brider en sécurité. Prenez le temps de lire nos solutions et conseils de pro si votre sabot de portail est trop haut. Vous y trouverez la méthode exacte pour réaligner l'ensemble et soulager la mécanique.
Tableau de diagnostic : décodage de la LED CAME
Les clignotements de la LED rouge intégrée à la carte mère parlent à votre place. Apprenez à les décrypter. Le gain de temps sur le diagnostic est colossal.
| État de la LED rouge | Signification technique | Action immédiate |
|---|---|---|
| Éteinte | Aucune tension détectée ou fusible de ligne (ligne 230V) grillé. | Vérifier la tension au bornier L-N et tester le fusible d'entrée au multimètre. |
| Clignotement rapide | Défaut critique de sécurité détecté (cellules obstruées ou contact d'arrêt d'urgence ouvert). | Nettoyer les lentilles des photocellules ou vérifier la présence des pontages sur les bornes 1-2 et 2-C1. |
| Clignotement lent | L'automatisme est déverrouillé manuellement ou attend un apprentissage de la course. | Refermer complètement la trappe de débrayage à clé ou lancer la procédure de calibrage des fins de course. |
| Allumée fixe | Erreur majeure du processeur ou carte électronique endommagée (surtension, foudre). | Couper l'alimentation 10 minutes. Si le problème persiste, envisager le remplacement de la carte ZBX74. |
Ne sous-estimez jamais la faune de votre jardin. Les limaces, fourmis et araignées adorent la chaleur dégagée par les cartes électroniques. Avant de commander une pièce de rechange hors de prix, passez un petit coup de pinceau sec sur le circuit imprimé. Une simple toile d'araignée gorgée d'humidité suffit à créer un court-circuit mineur et à paralyser votre installation.

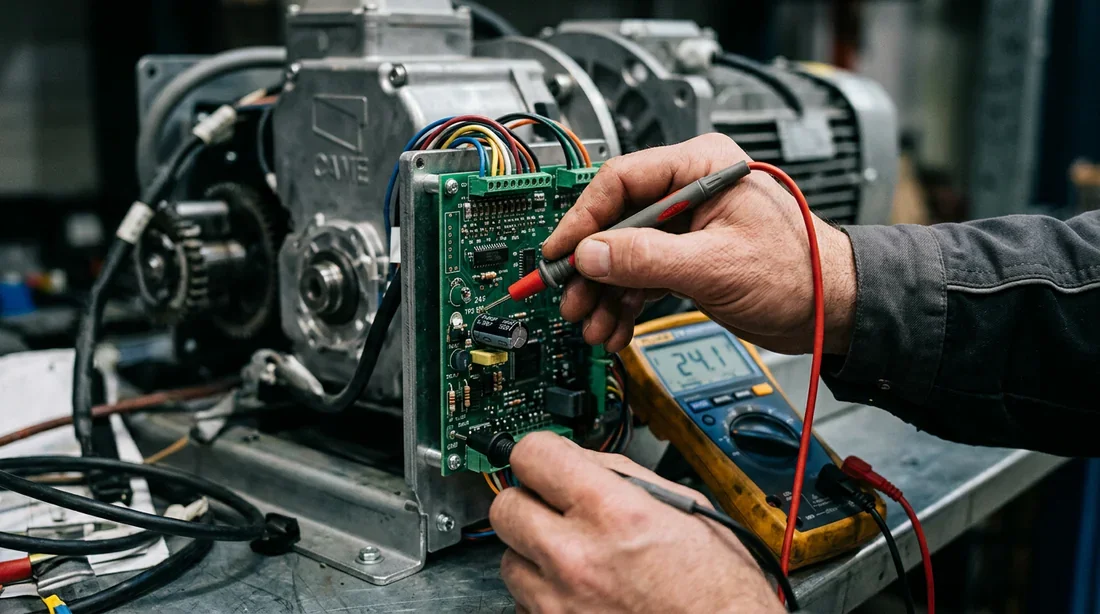

Dépannage moteur CAME
Accessoires et périphériques : attention aux fausses pannes
Il arrive souvent de croiser un moteur en parfaite santé qui refuse d'obéir. Le coupable ? Un périphérique capricieux. Nous appelons cela une fausse panne.
Imaginez votre télécommande TOP-432EE pilotant le portail à la perfection, tandis que votre commande murale reste muette. Le problème vient directement de ce point d'accès. Ce dysfonctionnement trahit presque toujours un défaut de programmation du périphérique externe. Allez jeter un œil à notre guide pour changer le code de votre digicode CAME S7000. Nous y avons détaillé la méthode exacte pour reconnecter votre clavier au système principal. Vous ne toucherez à aucun réglage de la motorisation.
❓Foire Aux Questions (FAQ)
Comment réinitialiser la carte d'un moteur CAME BX74 ?
Oubliez vos vieux réflexes informatiques. Aucun bouton « Reset » magique ne sauvera votre carte. Pour remettre le système à zéro, vous devez impérativement couper l'alimentation électrique générale. Vérifiez ensuite avec soin la position de chaque dip-switch selon votre configuration. Enfin, relancez l'apprentissage manuel de la course du portail.
Pourquoi la LED de mon moteur CAME clignote rapidement ?
Ce clignotement frénétique agit comme une alarme. Il indique un défaut critique de sécurité. Le faisceau infrarouge de vos photocellules est très probablement coupé par un obstacle physique, une couche de saleté ou une lentille brûlée par le soleil. L'autre option pointe vers un contact d'arrêt d'urgence resté ouvert sur les bornes 1 et 2.
Quelle est la durée de vie du condensateur sur un BX74 ?
Comptez entre cinq et huit ans de longévité. Tout dépend du poids de votre structure et de la frénésie d'utilisation de votre portail. Cette pièce coûte une misère, mais elle perd vite ses propriétés chimiques face aux variations de température extérieures. C'est d'ailleurs la cause numéro un des pannes bénignes sur nos moteurs 230V.
