Vous venez d'acheter un nouveau module Hager pour piloter votre éclairage. Mais face au schéma constructeur illisible, le doute s'installe. Je vous comprends. Personne ne veut provoquer un court-circuit ou griller un tableau électrique flambant neuf sur une bête étourderie. Oubliez les notices cryptiques. Nous allons voir ensemble comment réussir le branchement du télérupteur Hager EPS510B, étape par étape, depuis l'identification précise des fils jusqu'au test final de votre installation.
"Le télérupteur Hager EPS510B se branche en connectant la phase (rouge/marron) sur le contact de puissance, le retour lampe sur la sortie du contact, et le circuit de commande (poussoirs) entre la phase et la borne A1. La borne A2 est reliée au neutre. Assurez-vous de couper le disjoncteur divisionnaire avant toute manipulation.

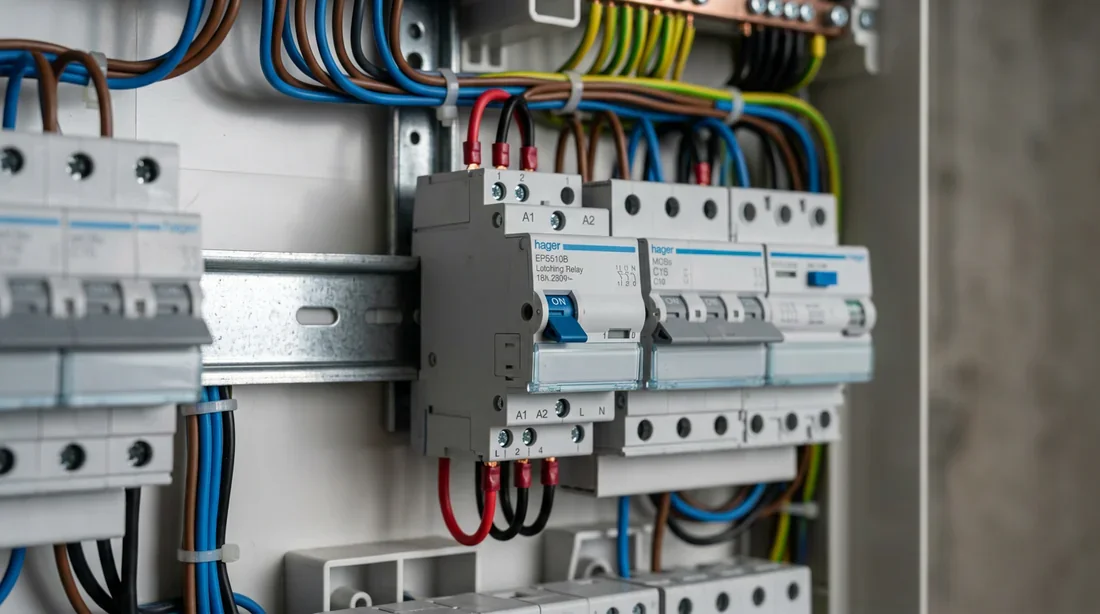

Comprendre le fonctionnement du Hager EPS510B
Ce composant modulaire est le vrai chef d'orchestre de votre réseau d'éclairage. Son rôle principal consiste à centraliser l'allumage et l'extinction d'un circuit lumineux depuis plusieurs endroits différents via de simples boutons poussoirs. On oublie enfin la limite technique du va-et-vient bloqué à seulement deux interrupteurs.
Pour ne plus vous emmêler les pinceaux lors du câblage, je vous conseille de séparer mentalement deux réseaux bien distincts dans le même appareil. De l'autre, le circuit de puissance alimente directement vos ampoules. Il fait transiter l'énergie jusqu'à 16A entre votre tableau électrique et vos sources lumineuses. De l'autre, le circuit de commande gère le déclenchement. C'est lui qui relie chaque bouton poussoir à la bobine électromagnétique interne. Une simple impulsion envoie l'ordre de basculement.

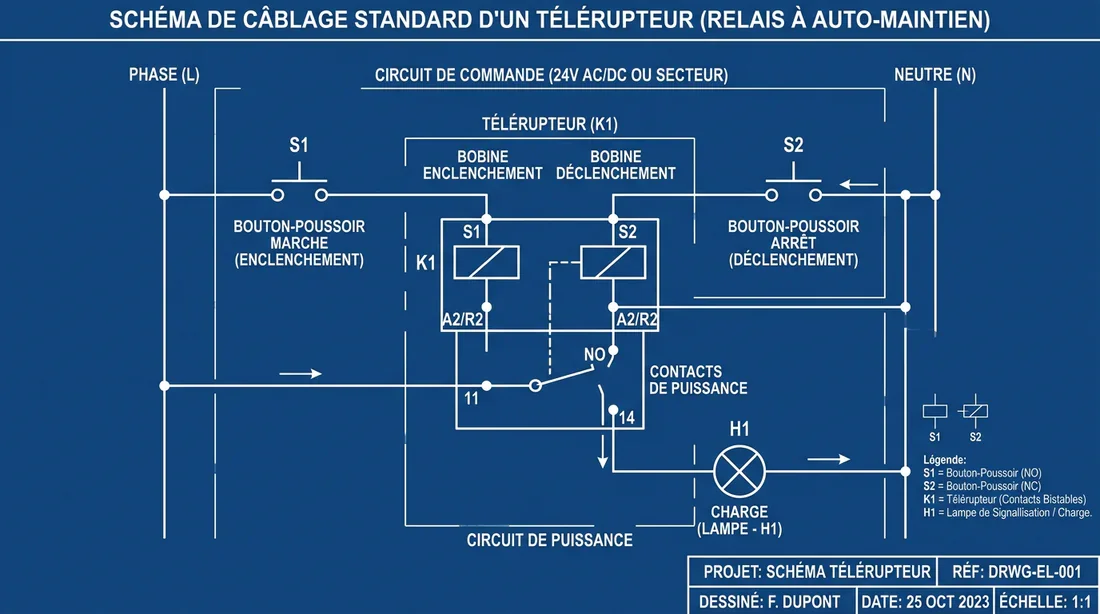

Schéma de montage du télérupteur
Avant de commencer : sécurité et préparation
L'électricité ne pardonne aucune approximation. La norme NF C 15-100 exige une rigueur absolue lors de toute intervention sur un rail DIN. Avant d'ouvrir la façade de votre coffret, coupez l'alimentation générale ou abaissez impérativement le disjoncteur divisionnaire protégeant la ligne concernée. Vérifiez ensuite l'absence de tension avec un équipement fiable. C'est non négociable.
Rassemblez l'outillage adéquat pour garantir des serrages propres. Prévoyez un tournevis d'électricien isolé avec une empreinte PZ1. Prenez aussi une pince à dénuder bien calibrée pour ne pas blesser le cuivre, ainsi qu'un testeur de tension pour valider la coupure absolue du courant.
Repérez vos câbles existants avec du ruban adhésif coloré ou des étiquettes numérotées avant de tout débrancher de l'ancien module. Vous gagnerez un temps précieux et éviterez les sueurs froides lors du raccordement de votre nouveau matériel.

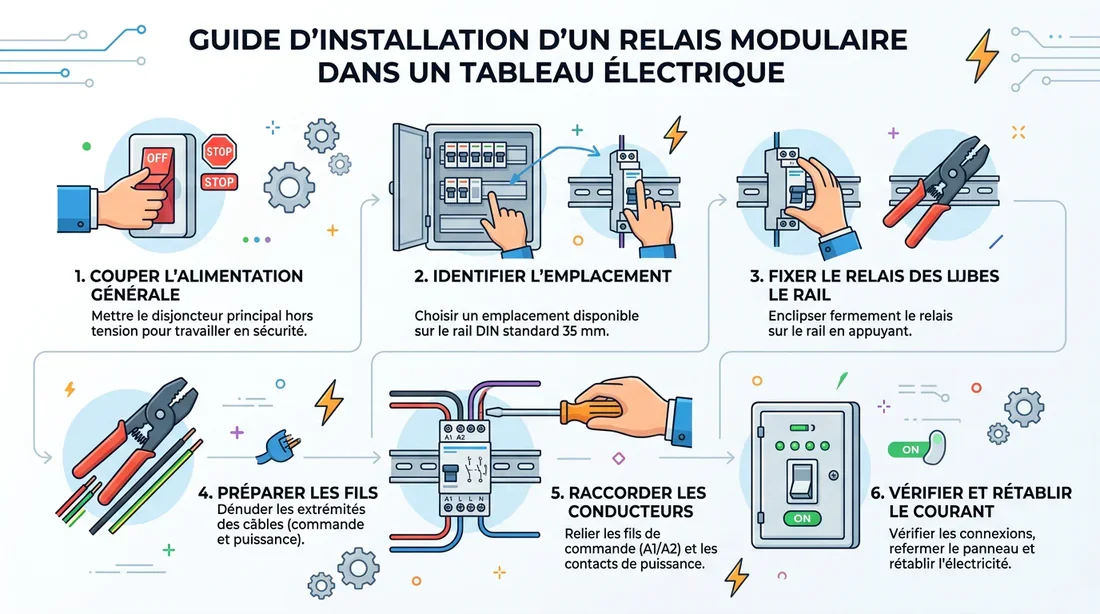

Guide étape par étape installation Hager
Le schéma de branchement étape par étape
Passons à la pratique. L'intégration de votre appareil électromécanique exige un minimum de méthode. Voici la répartition exacte des connexions pour un montage parfait et ultra-sécurisé.
Commencez par la borne 1 située en haut du module. Elle représente l'entrée du contact de puissance. Insérez le fil de phase direct, souvent rouge, marron ou noir, issu de la protection modulaire de votre éclairage en 10A ou 16A.
Ensuite, passez à la borne 2 en bas. C'est la sortie du contact. Vous devez y raccorder le retour lampe, généralement de couleur violette, orange ou blanche, qui part alimenter le plafond.
Du côté de la commande, la borne A1 en haut pilote l'ordre d'allumage. Branchez dessus le fil de phase spécifique provenant de vos poussoirs, appelé le retour commande.
Enfin, la borne A2 en bas boucle l'alimentation de la bobine. Connectez le fil de neutre qui doit rester strictement bleu.
L'âge de votre installation joue un rôle majeur dans la protection de vos nouveaux équipements. Si votre installation globale date un peu, vérifiez la compatibilité de votre protection avec nos conseils sur le remplacement d'un vieux disjoncteur EDF.
3 erreurs fatales à éviter lors de l'installation
Même un bricoleur exigeant peut tomber dans un piège classique sous le coup de la fatigue. Protégez votre investissement en esquivant ces trois fautes techniques sévères.
La première erreur concerne l'inversion entre la phase et le neutre sur la bobine. Intervertir l'alimentation des bornes A1 et A2 n'est pas un détail anodin. Le neutre doit systématiquement atterrir sur la borne A2. Une inversion rend les recherches de pannes futures extrêmement complexes et contrevient aux habitudes de repérage standardisées.
Faites également attention à la section de fil utilisée pour la commande. Sous-dimensionner le câble reliant les commandes au tableau reste particulièrement dangereux. Le repiquage de ce circuit nécessite des conducteurs rigides de 1,5 mm². Un diamètre inférieur expose directement l'installation à un échauffement anormal.
Prenez enfin garde à l'oubli du pontage. Dans certaines configurations à 4 fils, omettre de relier l'alimentation des poussoirs à la phase principale empêchera l'envoi du moindre ordre à la bobine. Le module restera totalement inerte à chaque appui.
Tester son installation après branchement
Le moment de vérité est arrivé. Remontez le capot de votre tableau et réarmez le disjoncteur. Dirigez-vous vers le point de commande le plus proche et appuyez fermement.
Vous devez percevoir un claquement franc provenant du tableau. Ce bruit mécanique net valide l'excitation de la bobine et la fermeture du contact de puissance. Vos luminaires s'allument instantanément. Appuyez de nouveau et le circuit s'ouvre pour assombrir la pièce. Effectuez cette routine sur tous vos poussoirs pour valider l'intégralité de la boucle de commande.
Une fois le fonctionnement validé, assurez-vous que votre tableau respecte les normes, notamment sur le choix des disjoncteurs.
Tableau récapitulatif des connexions
Pour une vérification visuelle immédiate avant la remise sous tension, référez-vous à cette synthèse de câblage. Un coup d'œil suffit pour valider la justesse de vos raccordements.
| Borne | Connexion | Couleur de fil conseillée |
|---|---|---|
| 1 | Phase d'alimentation (depuis le disjoncteur) | Rouge, marron ou noir |
| 2 | Retour vers le circuit d'éclairage | Violet, orange ou blanc |
| A1 | Retour des boutons poussoirs | Variable (souvent noir ou violet) |
| A2 | Neutre direct | Bleu clair (obligatoire) |
❓Foire Aux Questions (FAQ)
Le Hager EPS510B est-il silencieux ?
Oui. Bien que ce composant soit de type électromécanique, son architecture moderne amortit considérablement le son du basculement. Il reste extrêmement discret comparé aux blocs volumineux et bruyants des décennies précédentes.
Quelle section de fil utiliser pour les poussoirs ?
Une section de fil en cuivre de 1,5 mm² suffit largement. Les normes actuelles l'imposent d'ailleurs pour gérer l'éclairage résidentiel, que ce soit pour véhiculer la puissance ou envoyer l'ordre de commande.
Peut-on ajouter un voyant lumineux sur le bouton poussoir ?
Absolument. Faites cependant très attention à la tolérance de la bobine. L'ajout d'un signal lumineux requiert très souvent une modification du raccordement local, comme le tirage d'un fil de neutre supplémentaire jusqu'à l'interrupteur. Cela évite que le module ne reçoive un courant résiduel et se mette à grésiller.
