Palan 220 V : comprendre le branchement et le schéma de commande

Table des matières
Un palan monophasé complet se raccorde à l’alimentation prévue par sa plaque et sa notice, avec terre et protection adaptées. Le recâblage interne demande le schéma exact du modèle : on ne peut pas déduire les bornes d’un palan à partir de la seule mention « 220 V ».
"
- Palan complet avec fiche : vérifier que l’alimentation, la terre et la protection correspondent à la plaque et à la notice avant raccordement.
- Pour comprendre le fonctionnement : alimentation → commande montée/descente → moteur et frein ; les fins de course arrêtent le mouvement à ses limites.
- Pour une réparation du câblage interne : retrouver le schéma de bornes exact du modèle avant toute intervention hors tension.
- Après réparation : faire contrôler commande, frein et sécurités avant remise en levage.
Schéma fonctionnel : ce que fait chaque partie
Voici une représentation pédagogique des fonctions, pas un plan de bornes :
Alimentation conforme à la plaque
↓
Commande montée / descente
avec arrêt d’urgence et protections prévues
↓
Moteur + mécanisme de freinage
↓
Tambour et câble de levage
Fins de course → arrêt du mouvement à ses limites
Terre → parties qui doivent être protégées
L’organisation électrique exacte varie. Sur un moteur monophasé à condensateur, les enroulements et la commutation de sens se raccordent selon le constructeur. La couleur d’un fil n’est pas une preuve suffisante d’une borne ou d’une fonction sur un appareil réparé.
Exemple documenté : Einhell TC-EH 1000
La notice du TC-EH 1000, article 2255160, distingue arrêt d’urgence, bouton montée–descente, câble secteur et câble de commande. Elle prévoit aussi des arrêts en limite de levage et de déroulement, ainsi qu’une protection contre la surchauffe.
Ces fonctions expliquent pourquoi un schéma simplifié « phase, neutre, moteur » ne suffit pas pour refaire la commande. Le frein et les dispositifs de sécurité ne peuvent pas être retirés pour rendre le circuit plus facile à brancher.
La notice utilisateur citée ne fournit pas ici un plan interne de bornes vérifié. Pour une réparation, il faut obtenir celui correspondant à l’article, au numéro d’identification et à la version de l’appareil.

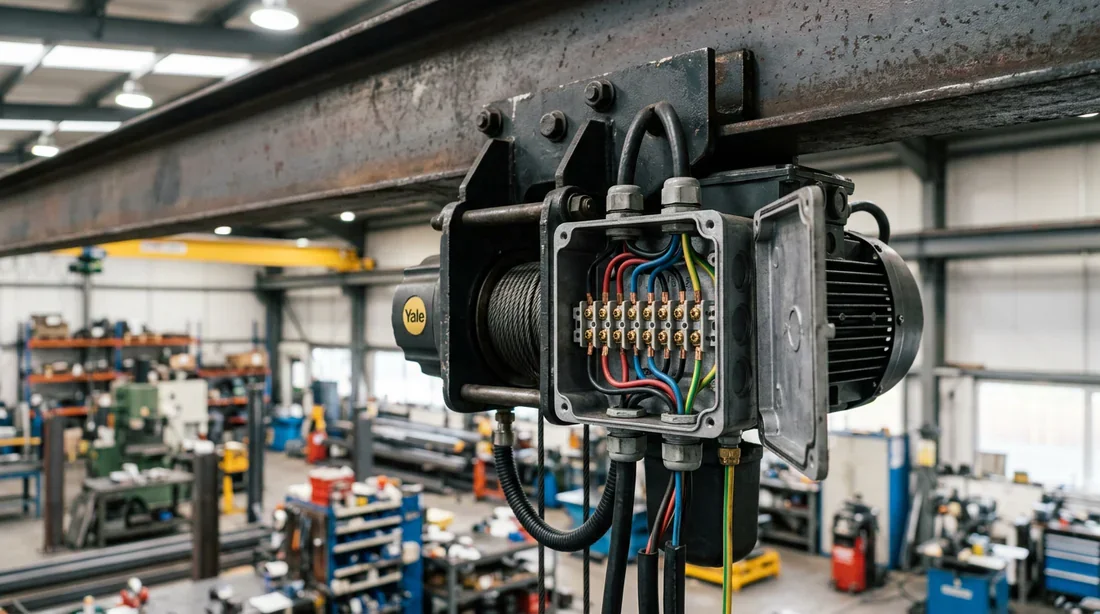

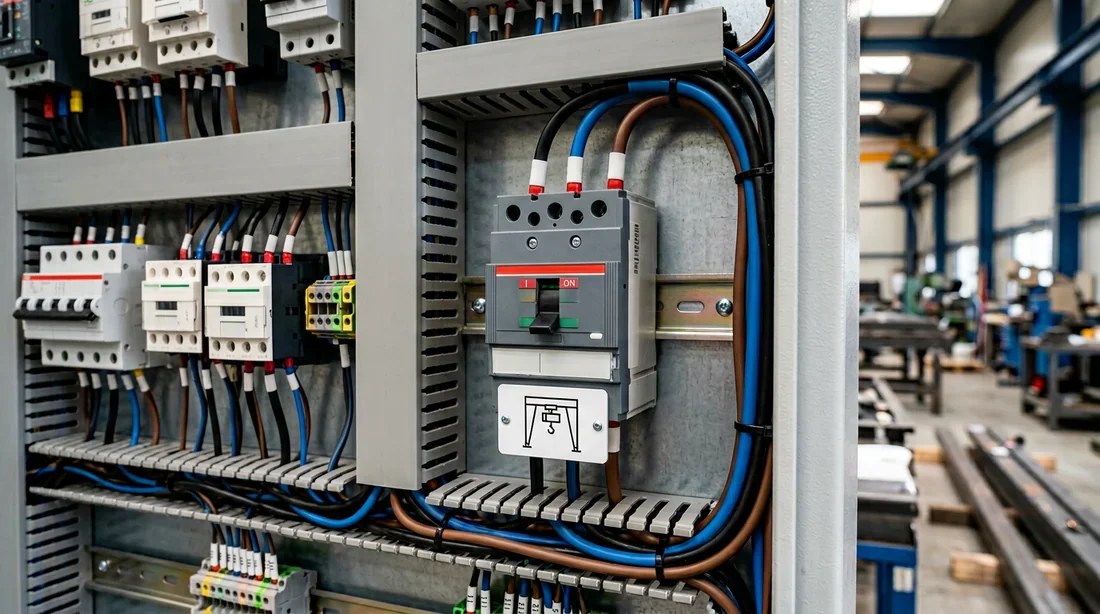

Brancher un appareil complet : contrôles préalables
Sans charge suspendue, inspectez câble, fiche, boîtier de commande et fixation. L’alimentation doit correspondre à la plaque, disposer de la terre et de la protection demandée. La capacité du support et le cheminement du câble font aussi partie de l’installation.
| Contrôle | Défaut à résoudre avant usage |
|---|---|
| Câble et fiche | Coupure, écrasement ou réparation douteuse |
| Commande | Bouton bloqué, boîtier cassé |
| Support | Fixation ou résistance non établie |
| Alimentation | Tension ou protection incompatibles |
Une prise qui accepte la fiche ne démontre pas que toute l’installation convient. Faites contrôler le circuit lorsqu’il n’est pas identifié.
Le palan ne démarre pas : quoi distinguer ?
Vérifiez extérieurement les conditions de fonctionnement et l’arrêt d’urgence selon la notice. Une fin de course atteinte ou une protection thermique peut expliquer un arrêt, sans signifier une panne du moteur.
Si l’appareil bourdonne, si un câble est endommagé ou si un mouvement est anormal, cessez l’essai. Ne changez pas le condensateur ni les fils pour tester un sens de rotation avec une charge. Les contrôles internes et mesures relèvent d’une personne qualifiée avec le schéma et l’appareil sécurisé.
Ne réarmez pas répétitivement une protection sans rechercher ce qui la déclenche.
Références
❓Foire Aux Questions (FAQ)
220 V ou 230 V : suffit-il de lire le titre du palan ?
Non. La plaque et la notice exactes définissent l’alimentation à utiliser.
Peut-on suivre les couleurs des fils pour refaire le branchement ?
Pas comme seule preuve. Utilisez le schéma de la version et un contrôle qualifié.
Une fin de course peut-elle être pontée pour essayer ?
Non. Elle fait partie des fonctions de sécurité.
Quelles références demander pour le schéma ?
Modèle, article, numéro d’identification et version, avec la plaque de l’appareil.
Comment demander le bon schéma de réparation
Transmettez marque, modèle, numéro d’article, numéro d’identification et photo de plaque. Précisez ce qui a été débranché ou remplacé, en conservant les anciens repères. Le schéma nécessaire doit montrer la commande, le moteur, les protections et les raccordements de cette version.
Après réparation, les essais et contrôles de sécurité doivent être réalisés avant remise en levage. Le fonctionnement à vide seul ne prouve pas le freinage ou la sécurité en charge.
Ce guide permet de comprendre l’ensemble et de préparer le diagnostic ; il ne fournit pas une affectation universelle de bornes qui pourrait supprimer une sécurité ou inverser un mouvement.
